Diorama Jack Sparrow by Skarabee

+11
Sarlacc
jarjardos
gorack zahm
SURVYVAN
regio
yan67
petitout31
BoR
grinock
duke fleed
Death Shadow
15 participants
Aller en bas
avatar
Invité
Invité

Diorama Jack Sparrow by Skarabee Empty Diorama Jack Sparrow by Skarabee

Mar 21 Jan 2014 - 21:59
L'idée de sublimer la figurine de Jack Sparrow a germer il y a de ça plusieurs mois, mais le manque de temps a repoussé la création de mon projet.
Depuis j'ai réussi a créée ledit diorama et je vous propose de partager ma création.

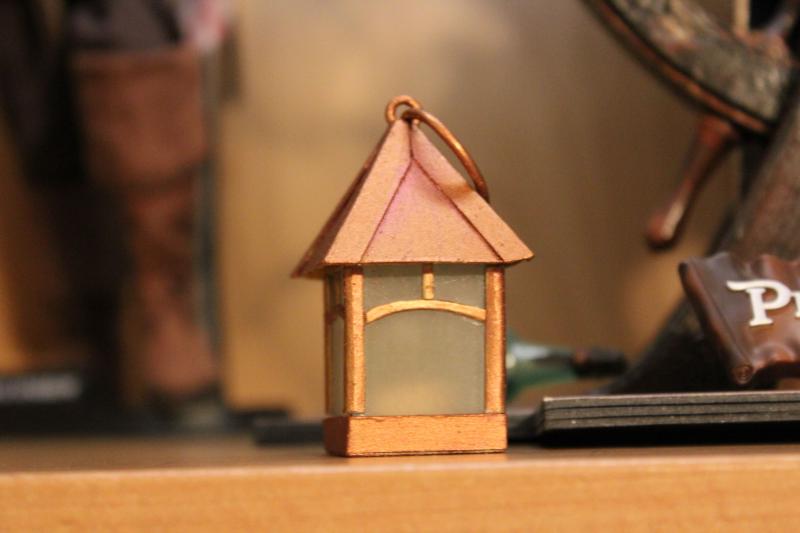

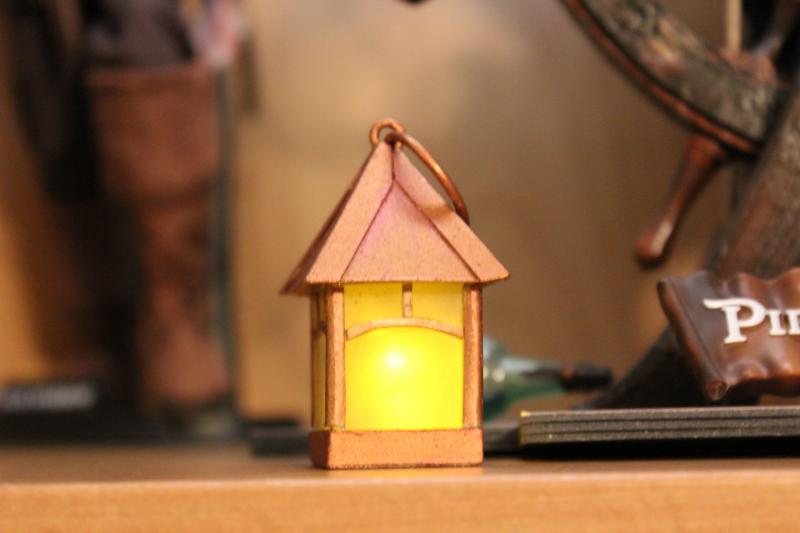

On commence par la lanterne avec fonction light-up piloté par télécommande pour Jack Sparrow.

Diorama Jack Sparrow by Skarabee Dpp_0001-4255aa7

Diorama Jack Sparrow by Skarabee Dpp_0002-4255aae


Voici un WIP pour la lanterne.

J'aurais pu me faire le montage électronique, mais cela me coute moins cher de prendre un truc tout fait.

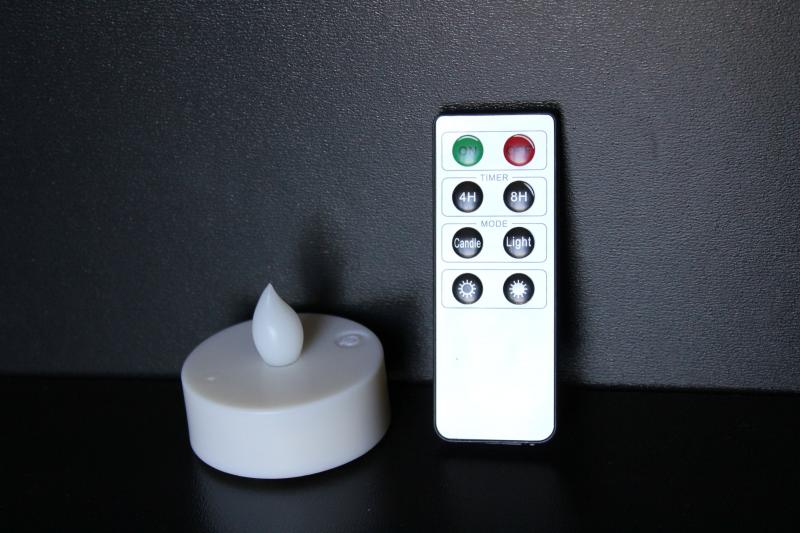

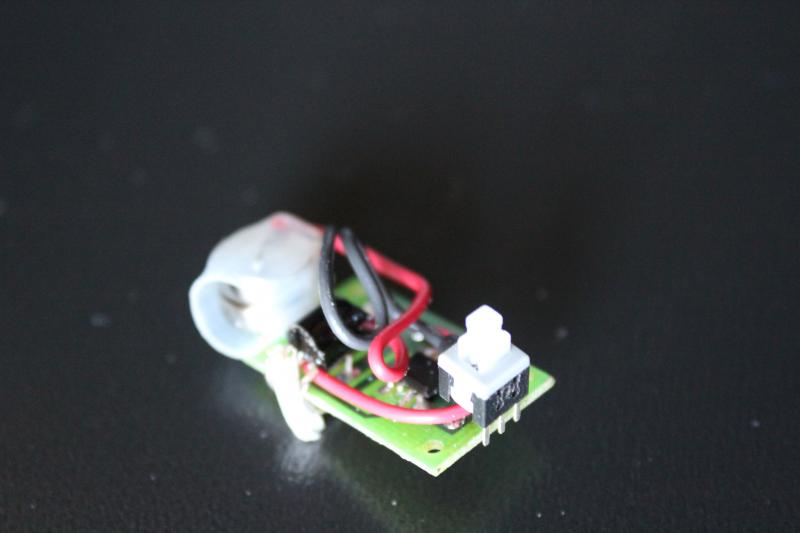

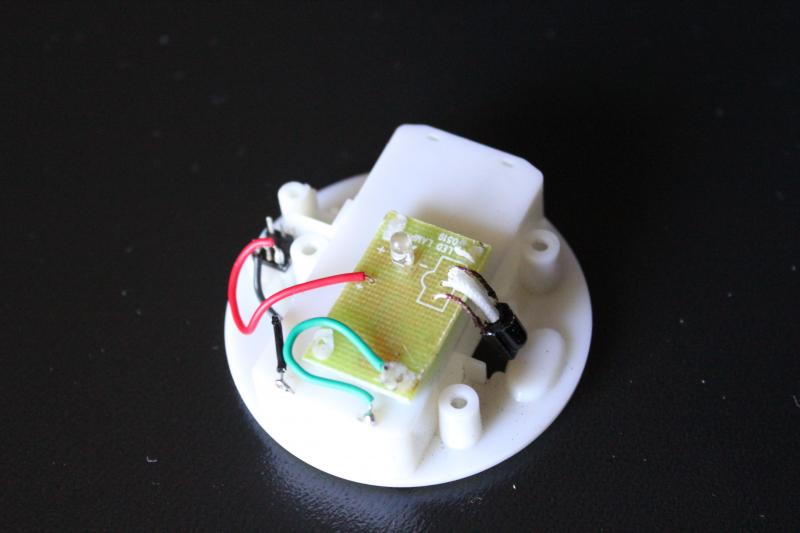

Pour ce faire j’ai acheté une bougie LED avec fonction télécommande auquel j'ai récupéré l'électronique.
J'ai modifié deux trois petit truc pour pouvoir l'intégré dans ma lanterne

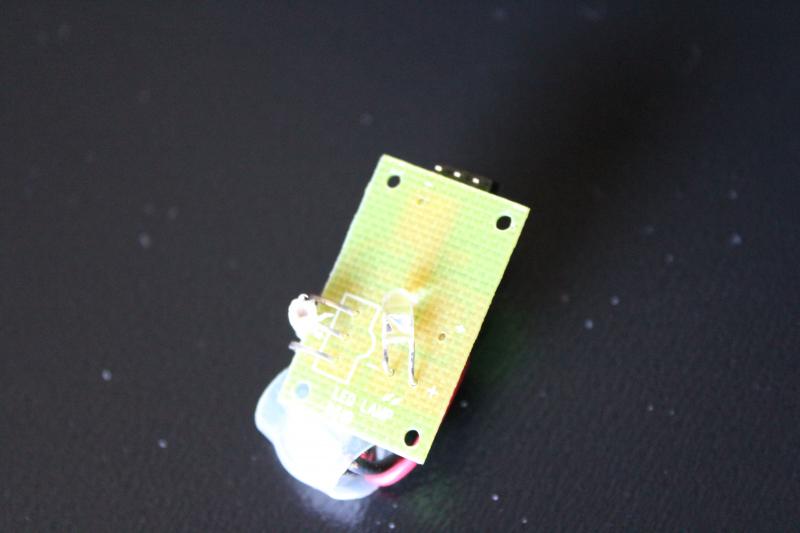

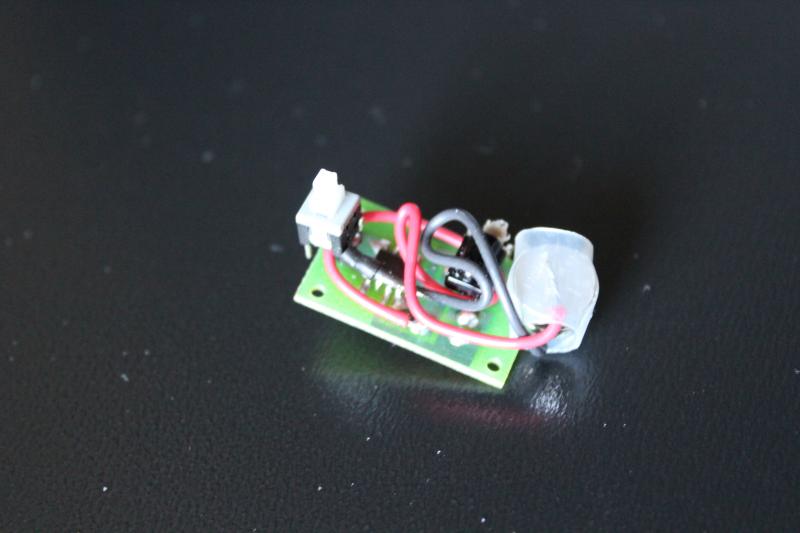

En premier j'ai dessoudé la LED pour la plaqué contre le circuit imprimé.

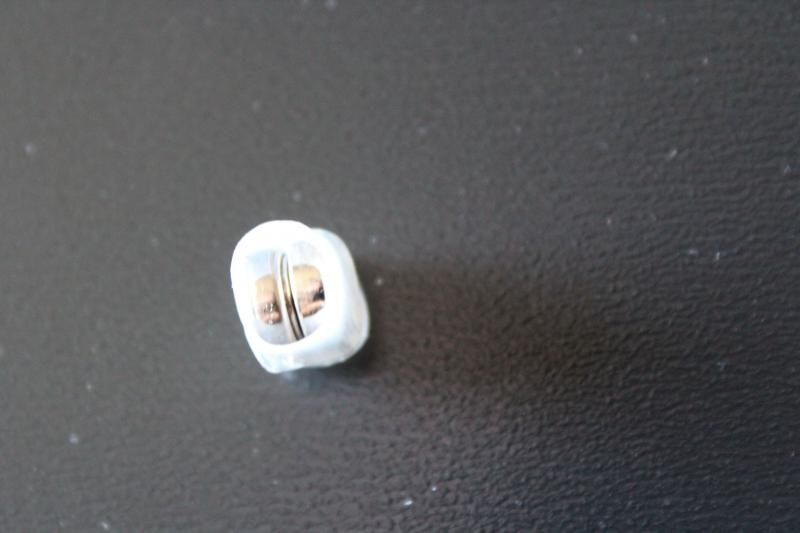

En deuxième j'ai fabriqué la source d'alimentation avec deux piles G9 que j'ai insérées dans un tube plastique souple de protection que récupéré sur un pinceau.
En troisième j'ai soudé le mini inter poussoir direct sur le circuit imprimé.

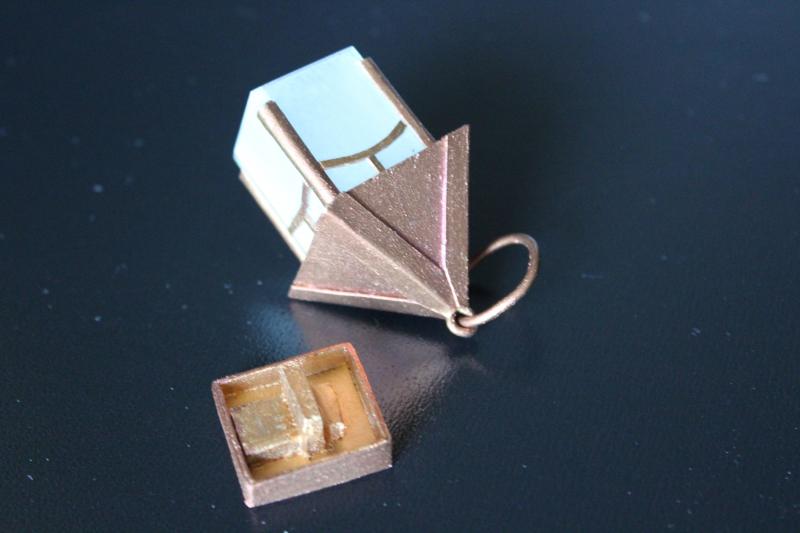

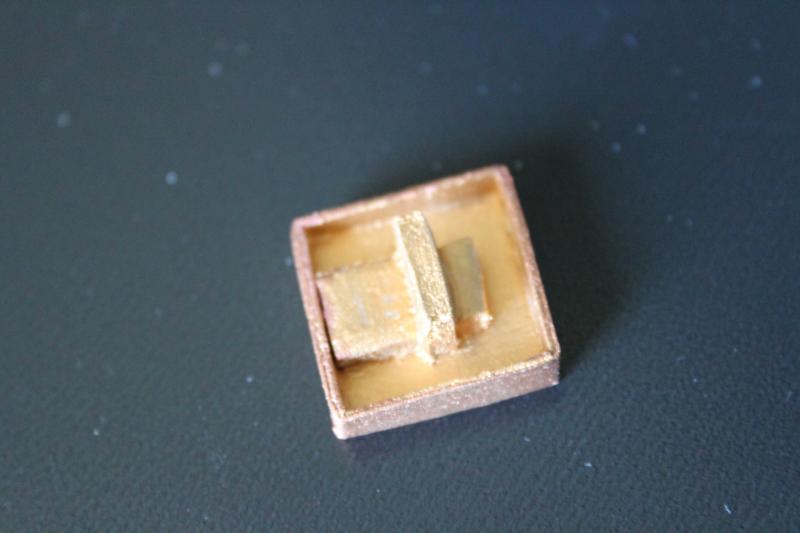

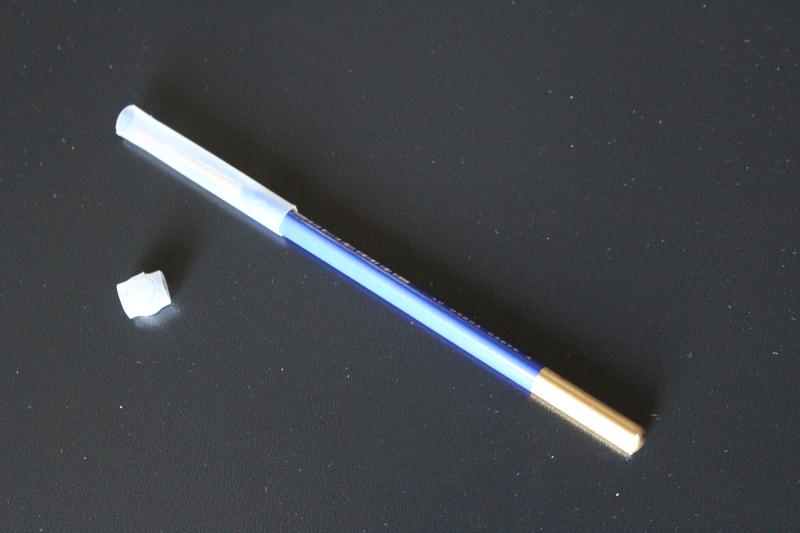

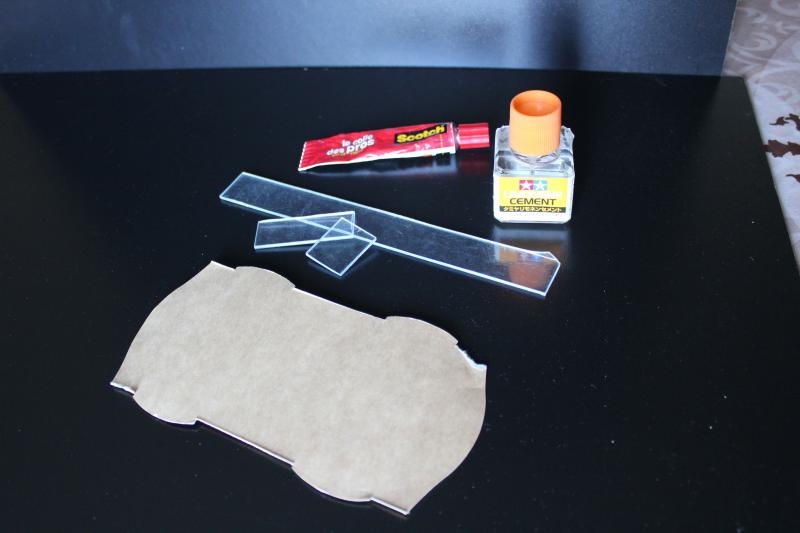

Pour fabriquer la lanterne j'ai utilisé du plexiglas que j'ai poncé au papier de verre très fin afin de rendre opaque les parois.

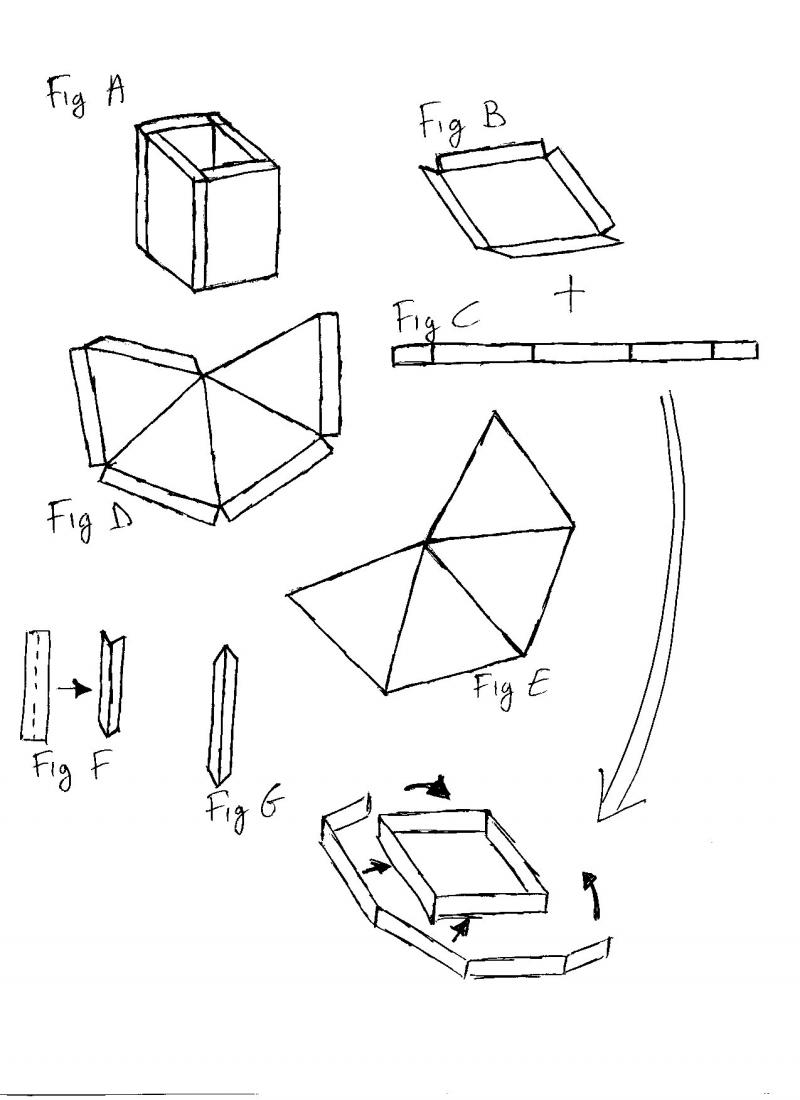

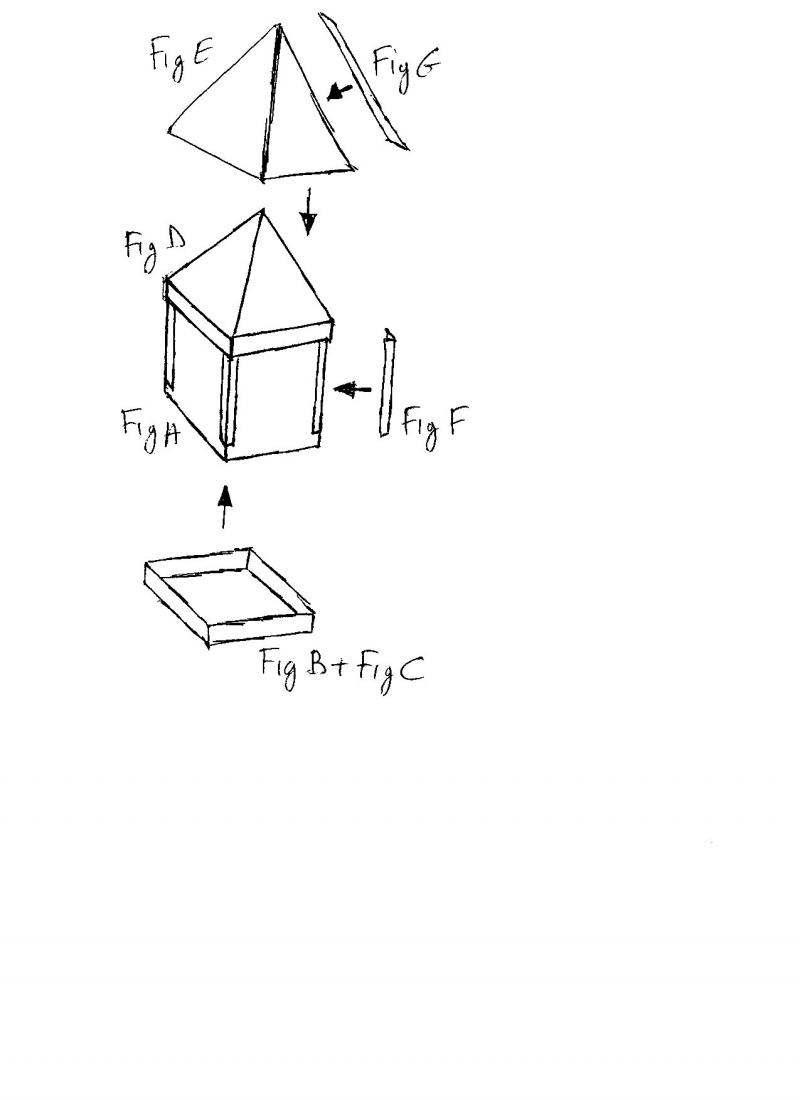

J'ai collé à la colle maquette les quatre côtés (voir dessin ci-dessous).
Pour  les restes de la structure de la lanterne, j'ai utilisé du carton d'emballage de yaourt que j'ai découpé aux formes comme sur les dessins ci-dessous (Fig A à Fig G).

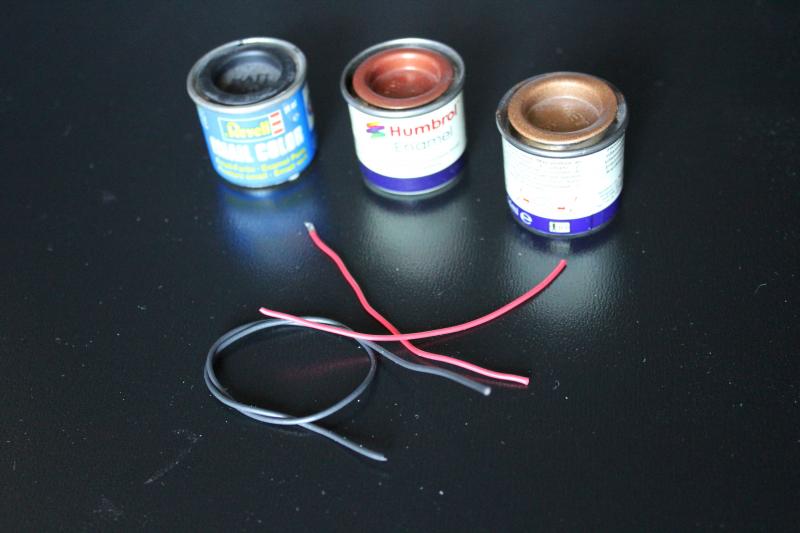

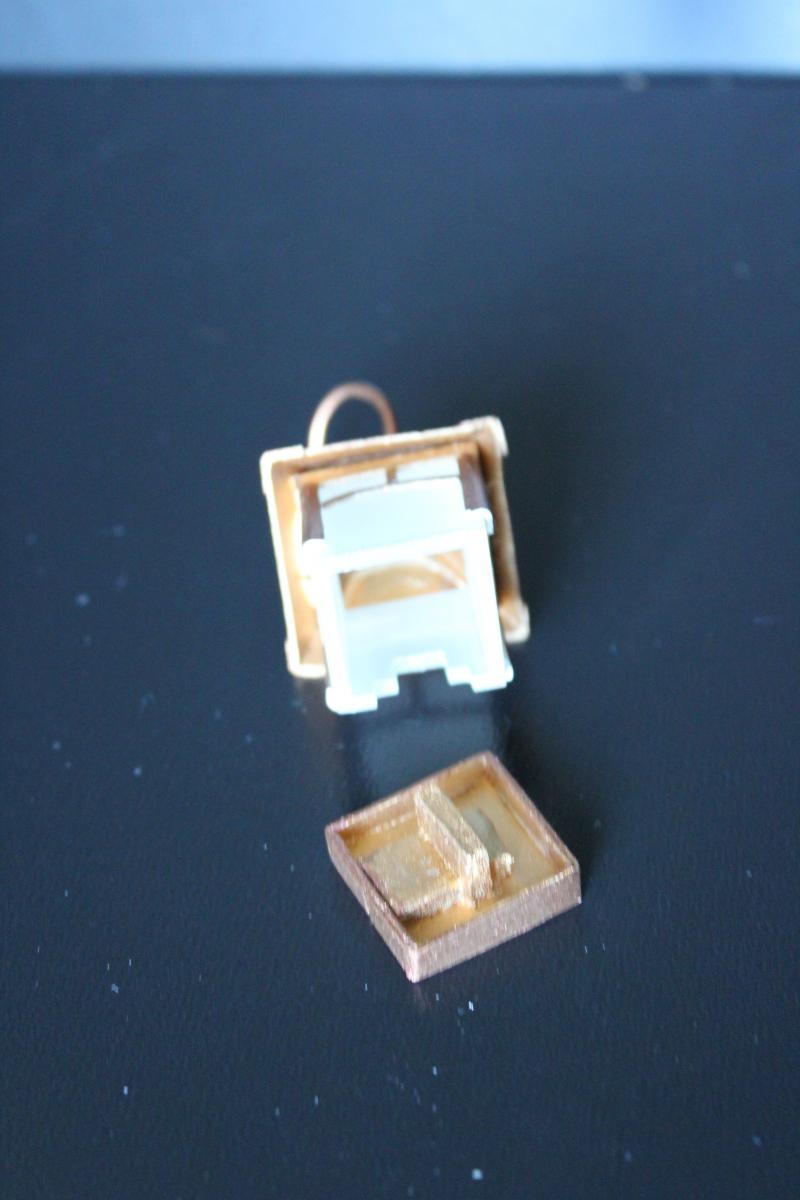

Après vous, devinez la suite, collage des éléments entre eux comme sur les schémas ci-dessous.


Diorama Jack Sparrow by Skarabee Dpp_0003-42650d8

Diorama Jack Sparrow by Skarabee Dpp_0004-42650e4

Diorama Jack Sparrow by Skarabee Dpp_0005-42650e7

Diorama Jack Sparrow by Skarabee Dpp_0006-42650f0

Diorama Jack Sparrow by Skarabee Dpp_0007-42650f7

Diorama Jack Sparrow by Skarabee Dpp_0008-4265100

Diorama Jack Sparrow by Skarabee Dpp_0009-4265106

Diorama Jack Sparrow by Skarabee Dpp_0010-4265114

Diorama Jack Sparrow by Skarabee Dpp_0011-4265118

Diorama Jack Sparrow by Skarabee Dpp_0012-4265125

Diorama Jack Sparrow by Skarabee Dpp_0013-426512b

Diorama Jack Sparrow by Skarabee Dpp_0014-426513e

Diorama Jack Sparrow by Skarabee Carte-identit-e001-4265156

Diorama Jack Sparrow by Skarabee Carte-identit-e002-4265162

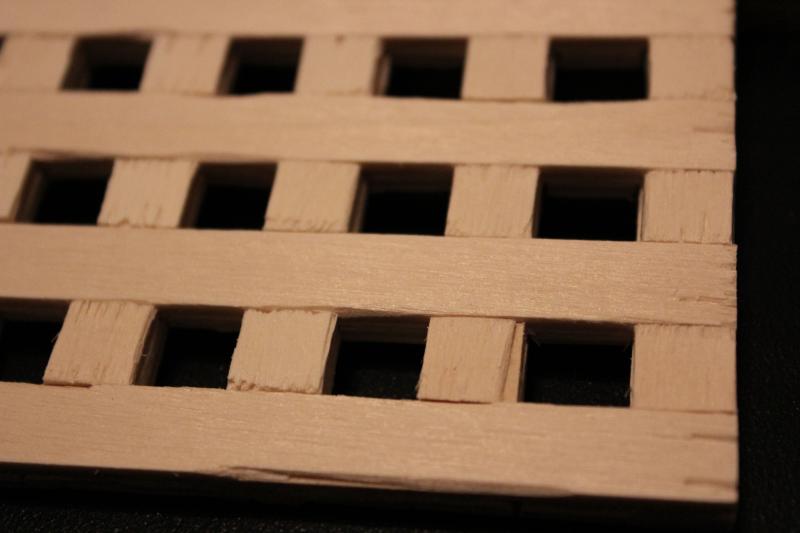

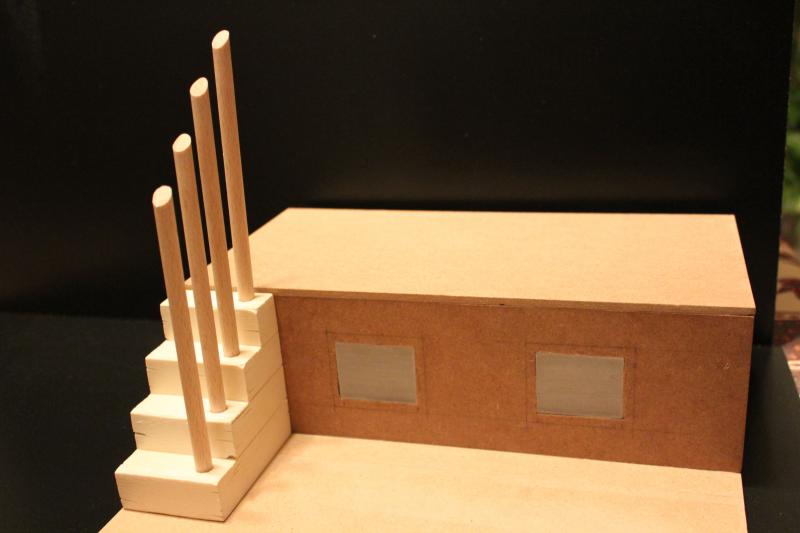

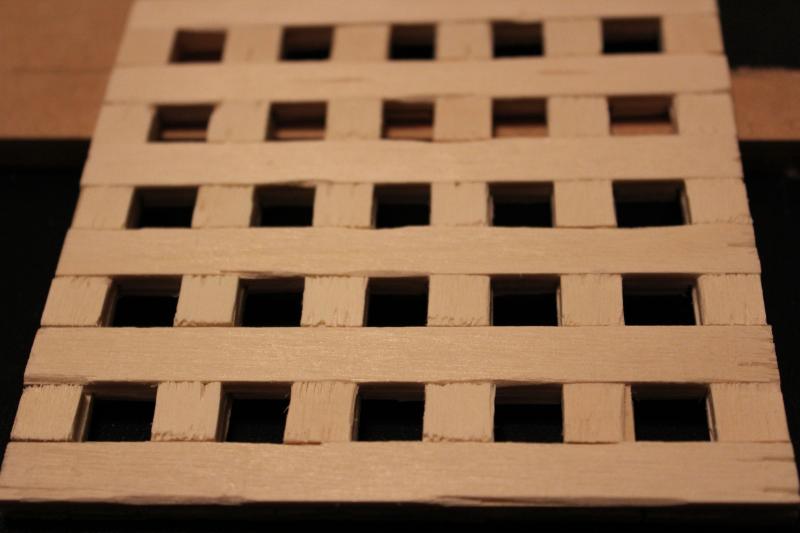

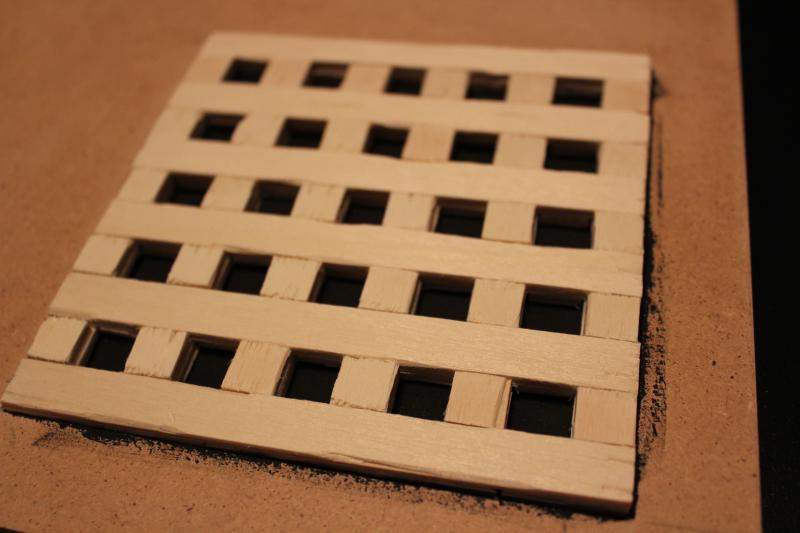

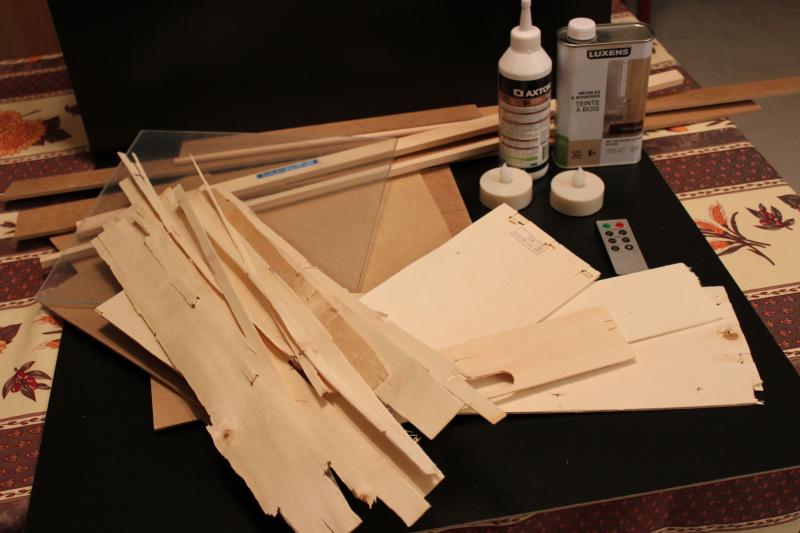

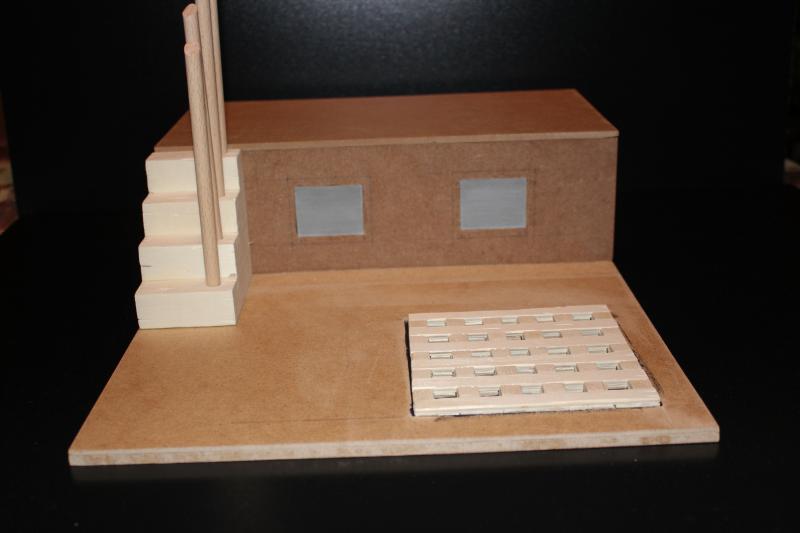

Attaquons maintenant le pont d'un bateau pirate.

Diorama Jack Sparrow by Skarabee Dpp_0001-428e058

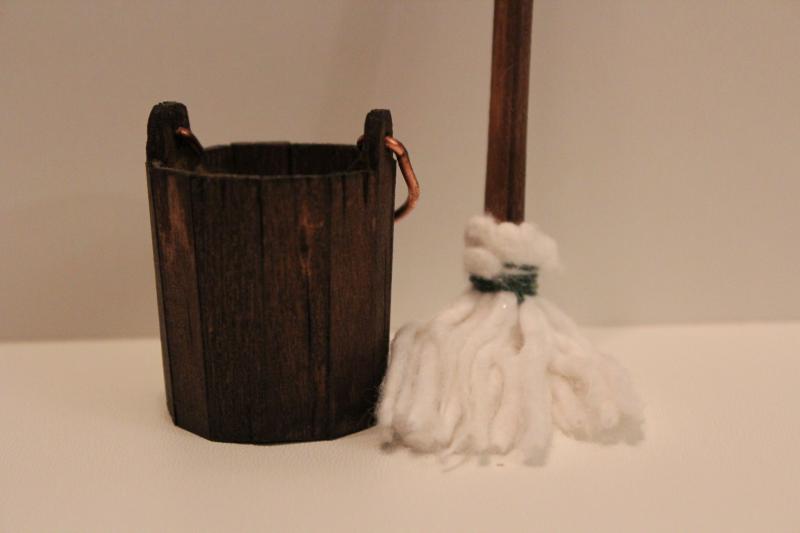

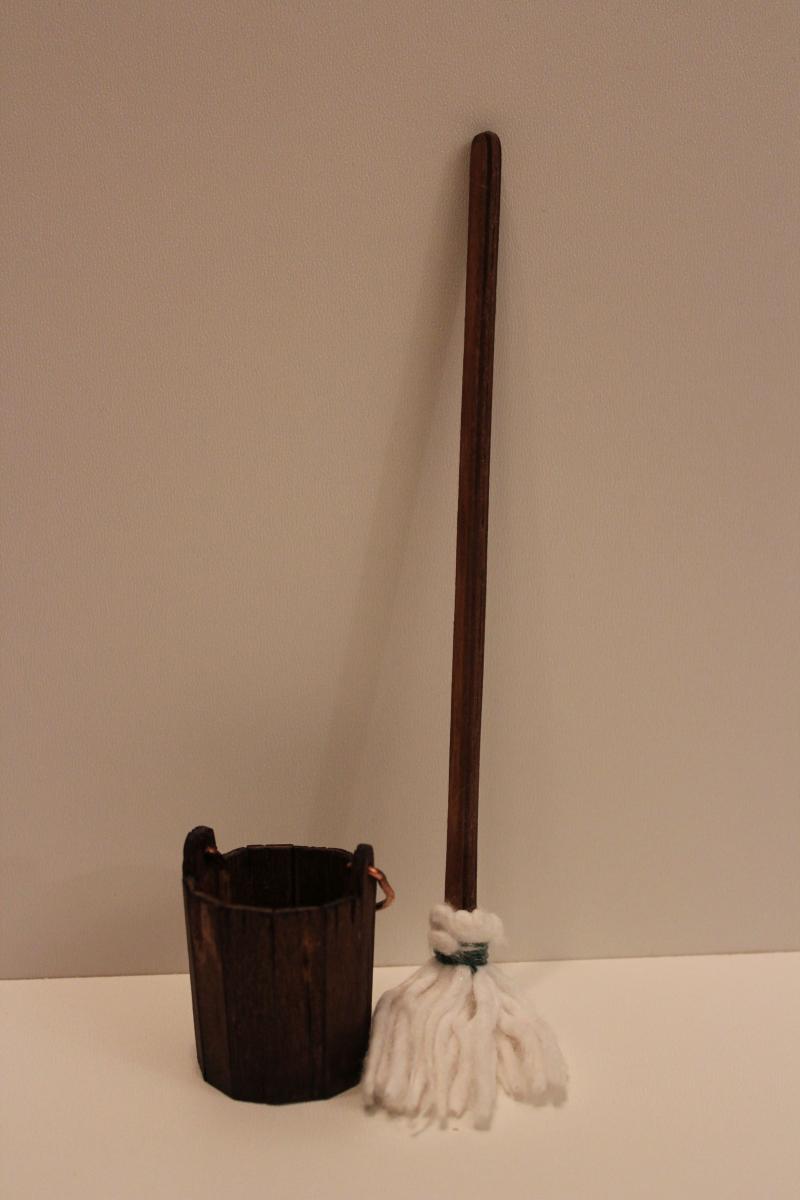

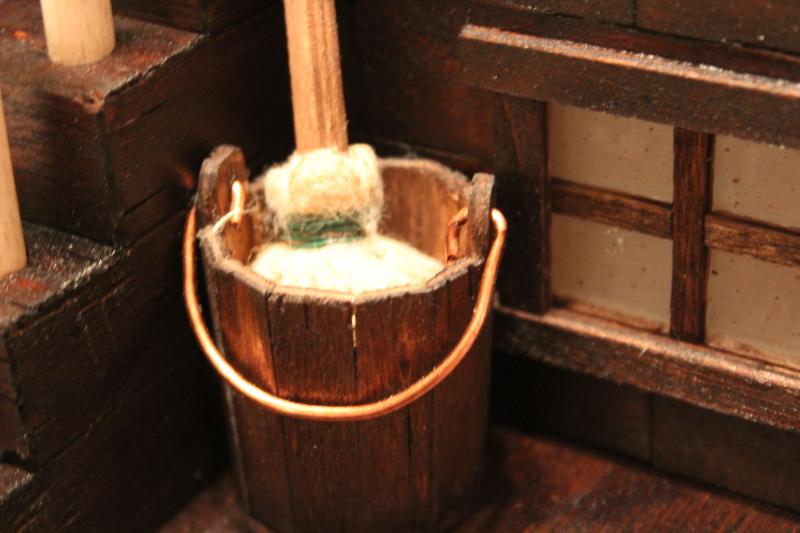

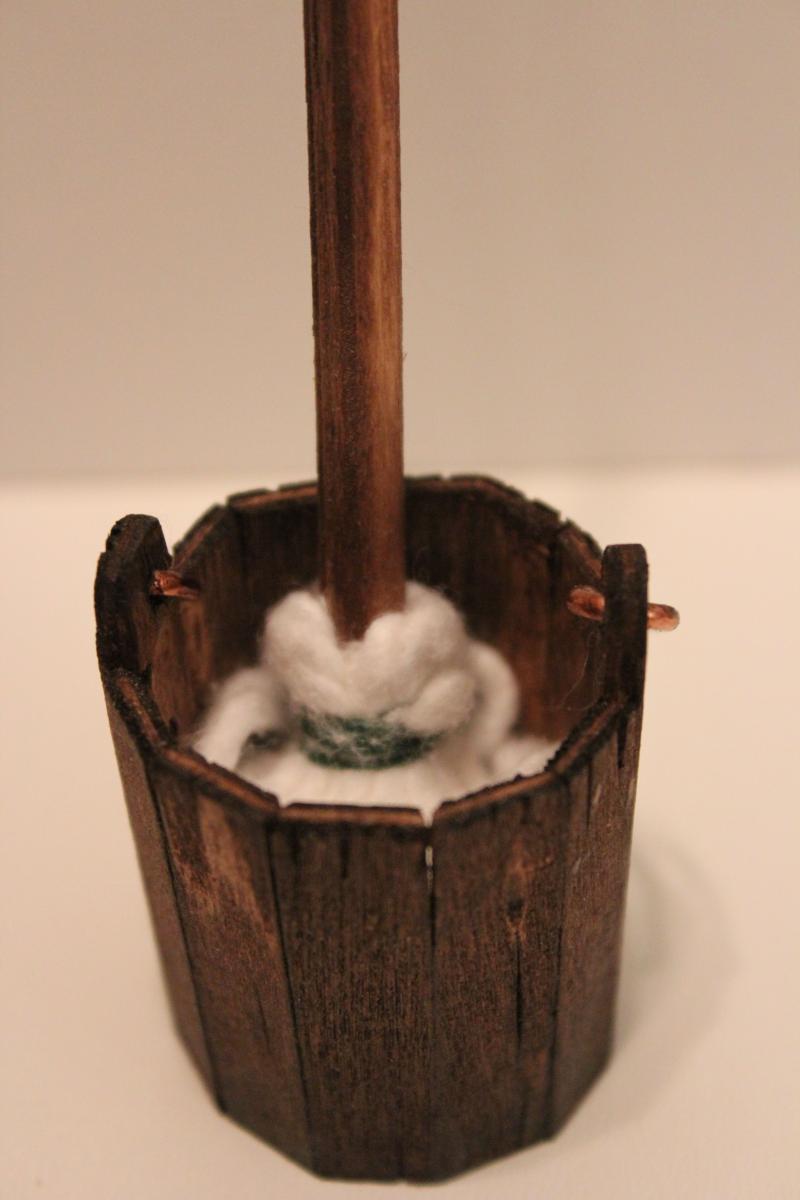

En attendant d'avoir le pont fini, voilà de quoi le laver.
Bon la finition n'est pas top, pas terrible de bricoler avec la lumière artificielle, mais cela devrait faire l'affaire.

Diorama Jack Sparrow by Skarabee Dpp_0002-42927ff

Diorama Jack Sparrow by Skarabee Dpp_0003-4292803

Diorama Jack Sparrow by Skarabee Dpp_0004-4292807

Diorama Jack Sparrow by Skarabee Dpp_0005-42a7829

Diorama Jack Sparrow by Skarabee Dpp_0006-42a7835

Diorama Jack Sparrow by Skarabee Dpp_0007-42a783c

Diorama Jack Sparrow by Skarabee Dpp_0008-42a7845

Diorama Jack Sparrow by Skarabee Dpp_0009-42a7856

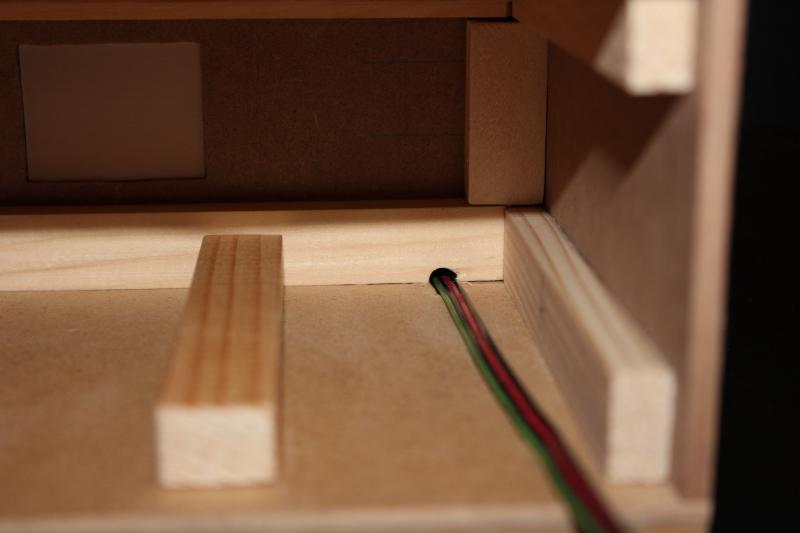

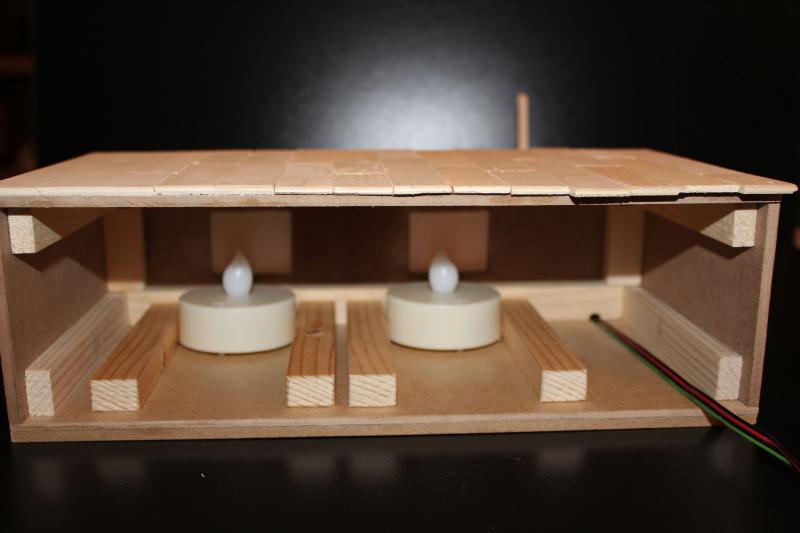

Comme vous avez pu vous en rendre compte je compte mettre deux éclairages dans la "cabine", mais pour ne pas vider inutilement les piles en veille il y a un interrupteur poussoir intégré pour les éteindre.
Je n'ai pas envie de m'amuser a déplacé a chaque fois le dio pour activer les interrupteurs des deux bougies alors j'ai décider de déporter et remplacer les deux inters par un double et de l'intégré de la meilleure façon qu'il soit a mon dio.

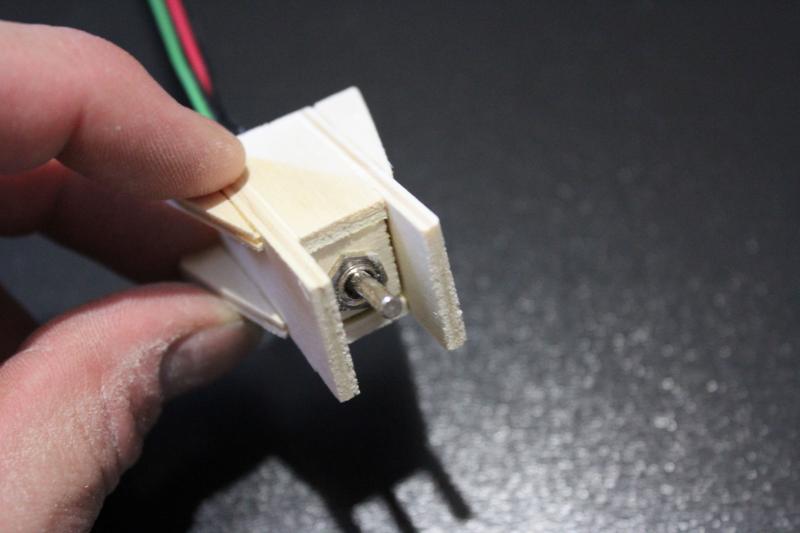

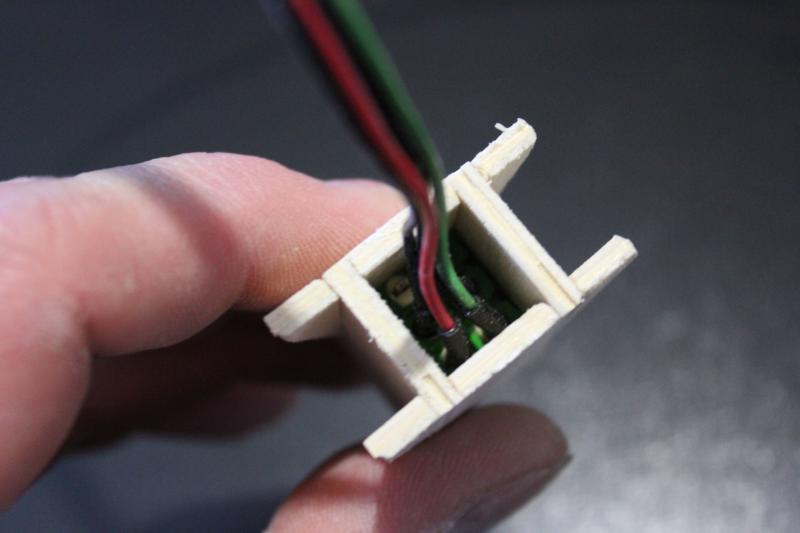

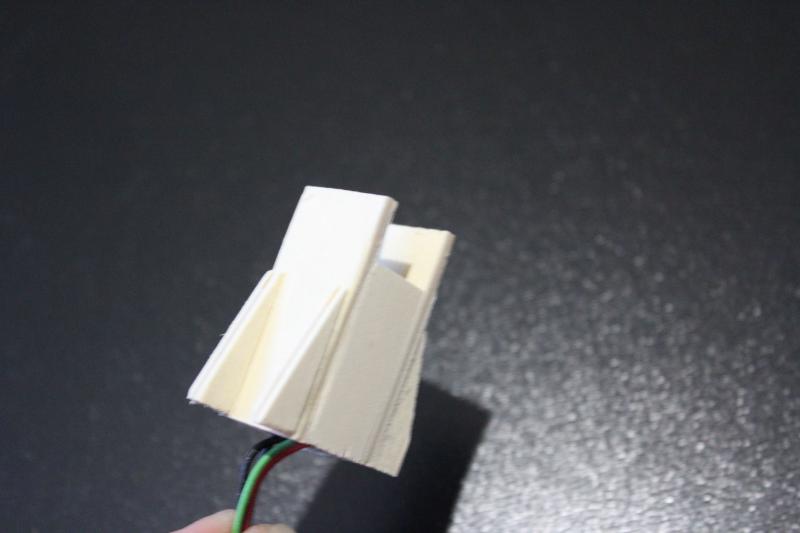

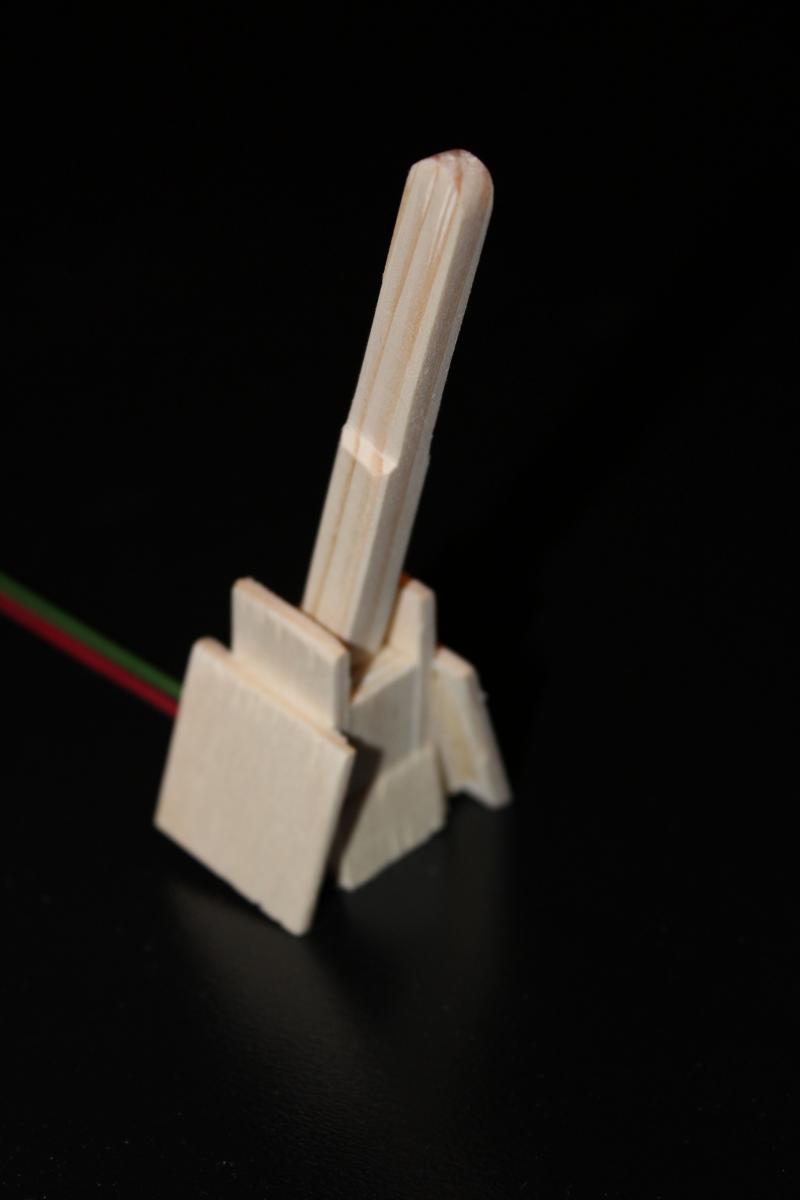

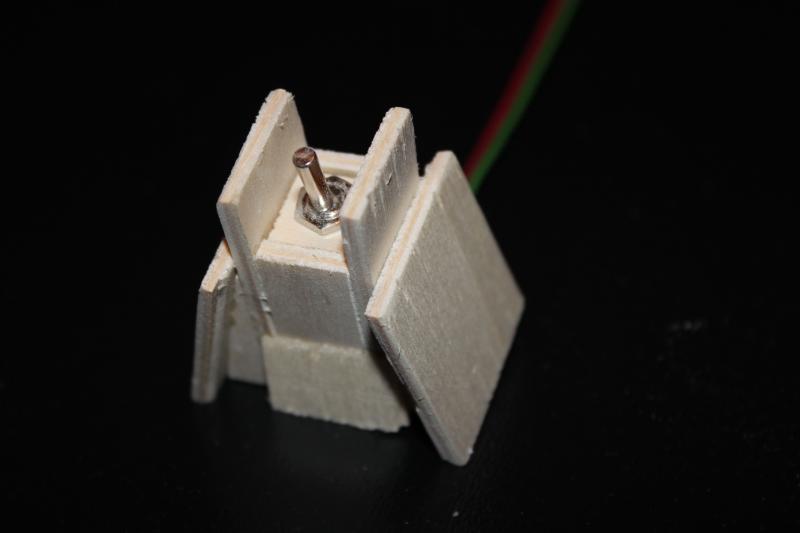

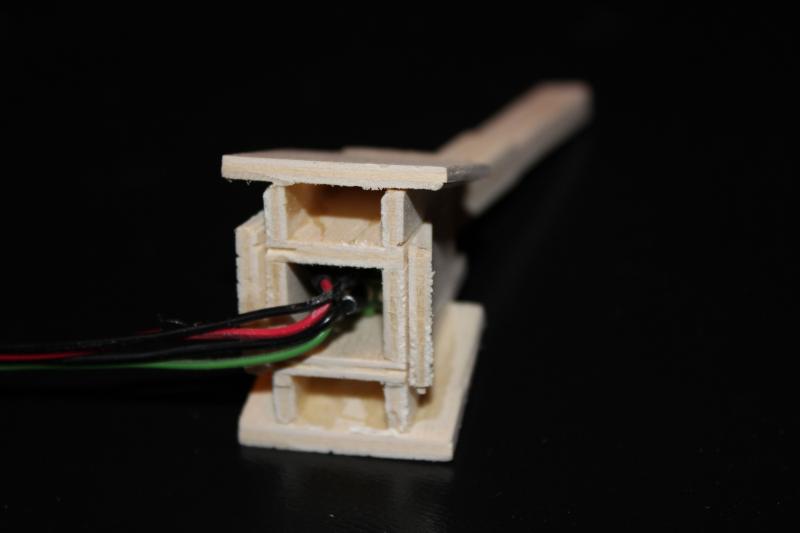

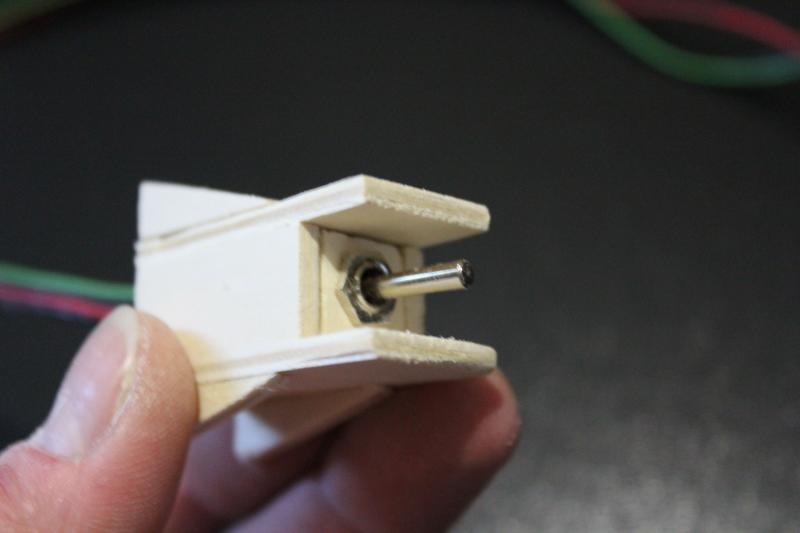

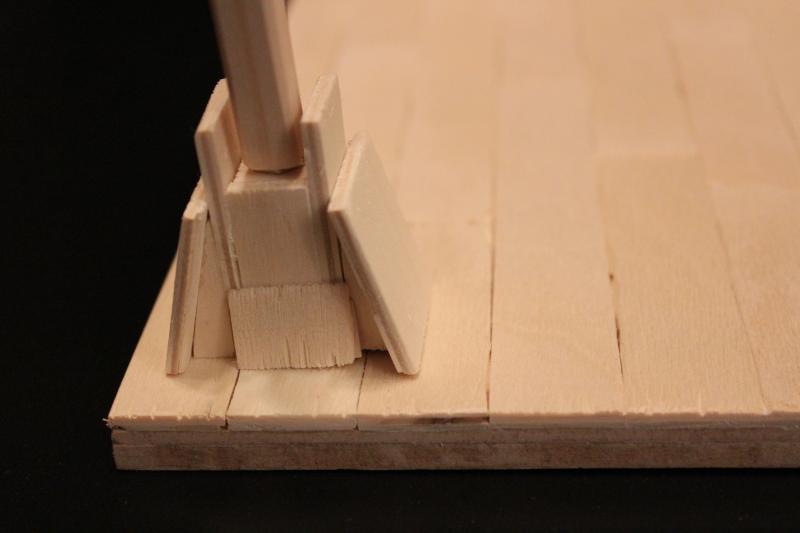

Du cou j'ai fabriqué ce levier.

Diorama Jack Sparrow by Skarabee Dpp_0011-42ac605

Diorama Jack Sparrow by Skarabee Dpp_0012-42ac613

Diorama Jack Sparrow by Skarabee Dpp_0013-42ac61b

Diorama Jack Sparrow by Skarabee Dpp_0014-42ac629

Diorama Jack Sparrow by Skarabee Dpp_0015-42ac63b

Diorama Jack Sparrow by Skarabee Dpp_0017-42ac64d

Diorama Jack Sparrow by Skarabee Dpp_0016-42ac647

Diorama Jack Sparrow by Skarabee Dpp_0018-42ce2c5

Diorama Jack Sparrow by Skarabee Dpp_0019-42ce2c7

Diorama Jack Sparrow by Skarabee Dpp_0020-42ce2c9

Diorama Jack Sparrow by Skarabee Dpp_0021-42ce2d3

Diorama Jack Sparrow by Skarabee Dpp_0022-42ce2db

Diorama Jack Sparrow by Skarabee Dpp_0023-42ce2e9

Diorama Jack Sparrow by Skarabee Dpp_0024-42ce2ed

Diorama Jack Sparrow by Skarabee Dpp_0025-42ce2f5

Diorama Jack Sparrow by Skarabee Dpp_0028-42ed360

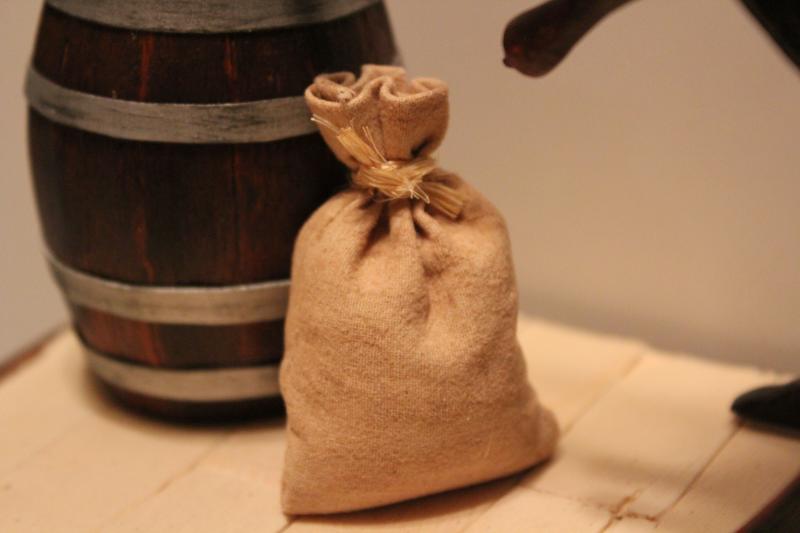

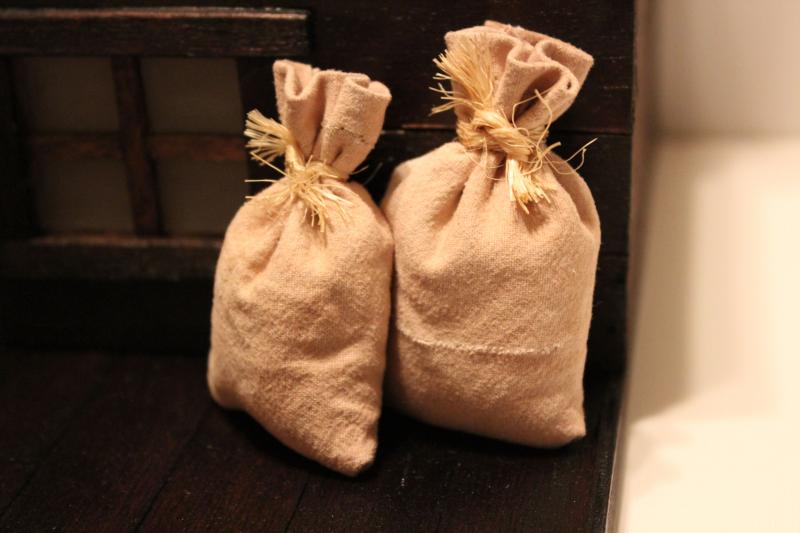

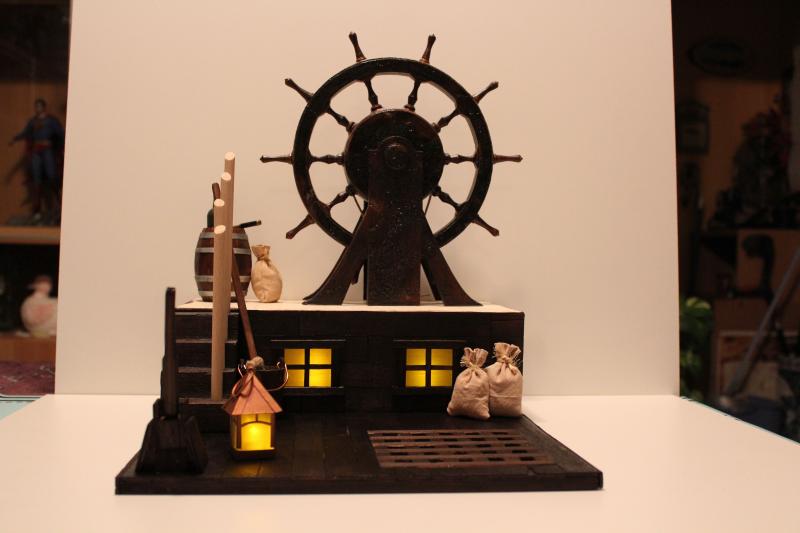

Les sacs sont de fabrication maison fait en tissu teinté dans du thé.
Diorama Jack Sparrow by Skarabee Dpp_0029-42ed364

Diorama Jack Sparrow by Skarabee Dpp_0030-42ed36a

Encore un sac.
Diorama Jack Sparrow by Skarabee Dpp_0031-42ed370

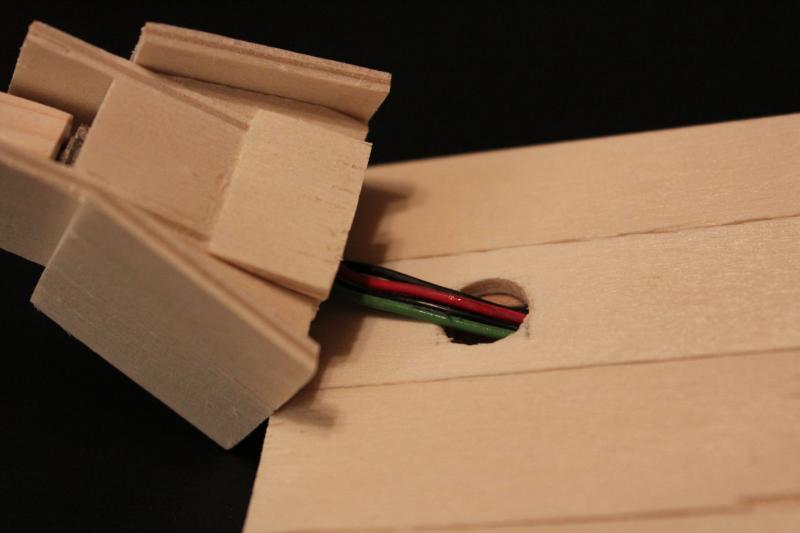

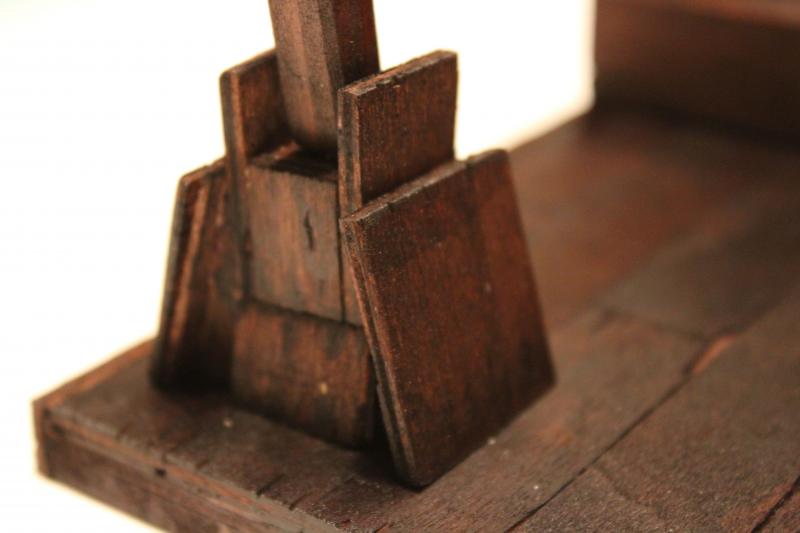

Le levier n'est pas collé, mais fixé par le dessous avec deux vis M4, histoire de pouvoir le démonter s’il y a un souci de l'interrupteur.
Diorama Jack Sparrow by Skarabee Dpp_0032-42ed378

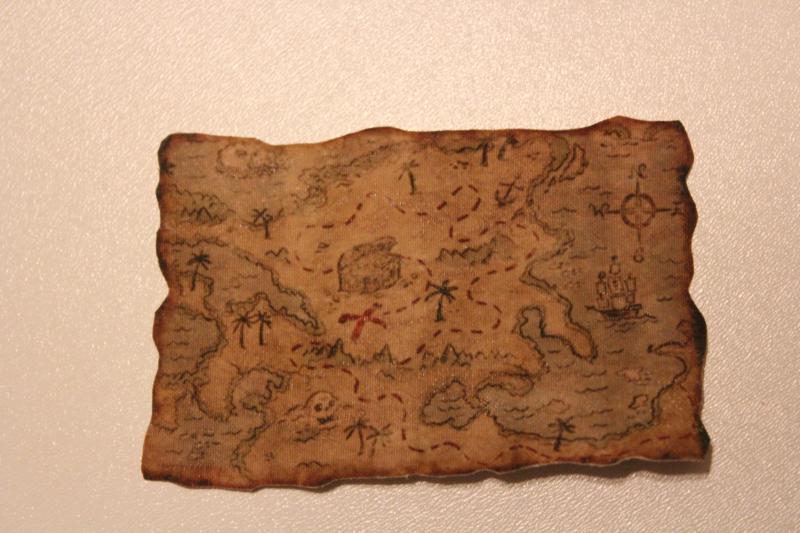

Et une petite carte au trésor sur du tissu.
Diorama Jack Sparrow by Skarabee Dpp_0026-42ed381

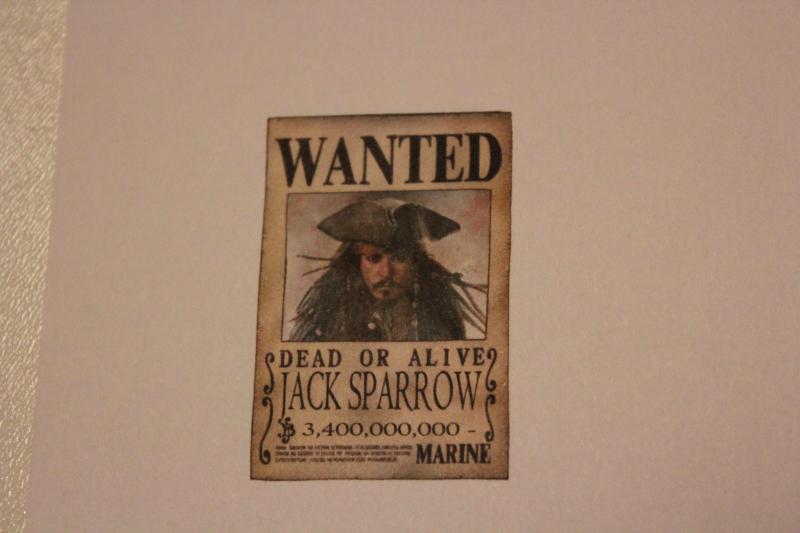

Sans oublié un avis de recherche.
Diorama Jack Sparrow by Skarabee Dpp_0027-42ed387

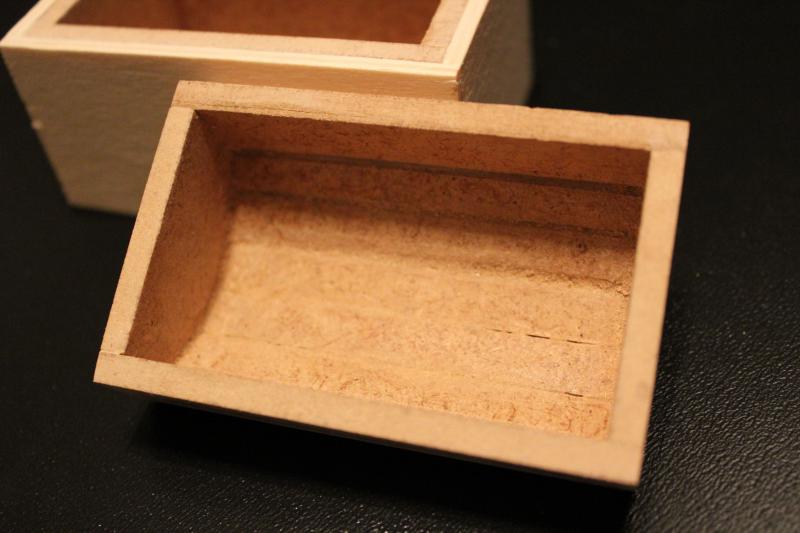

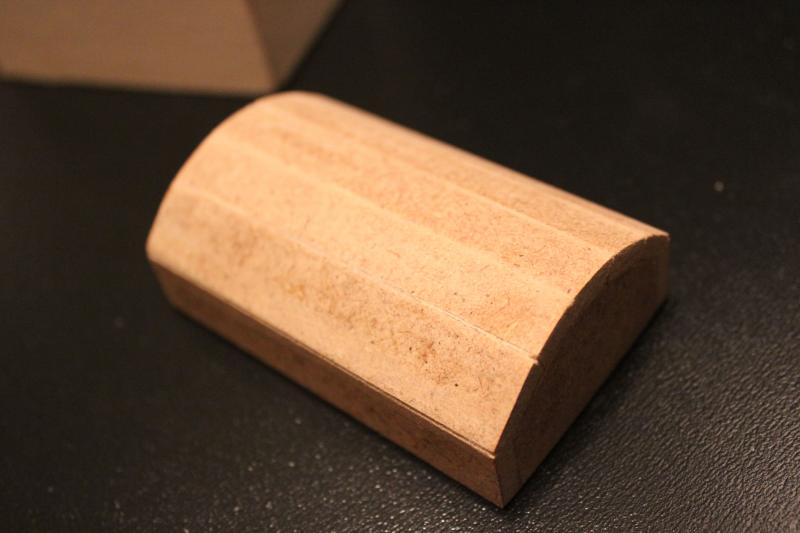

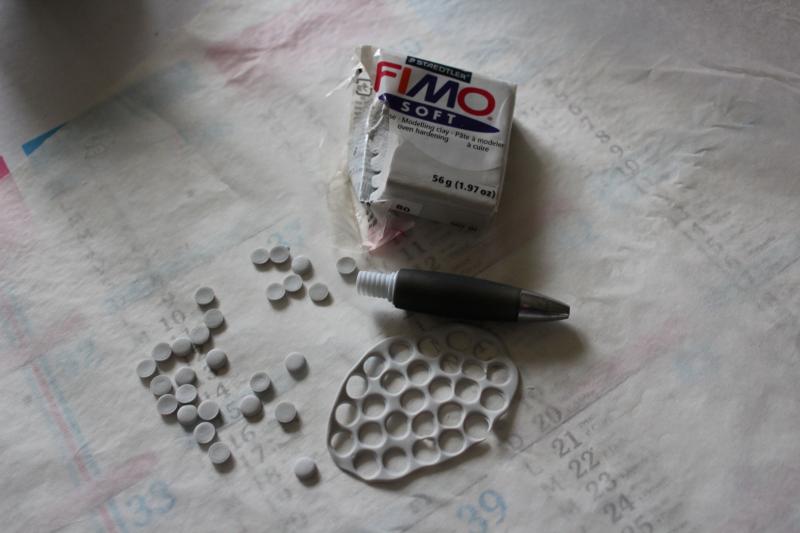

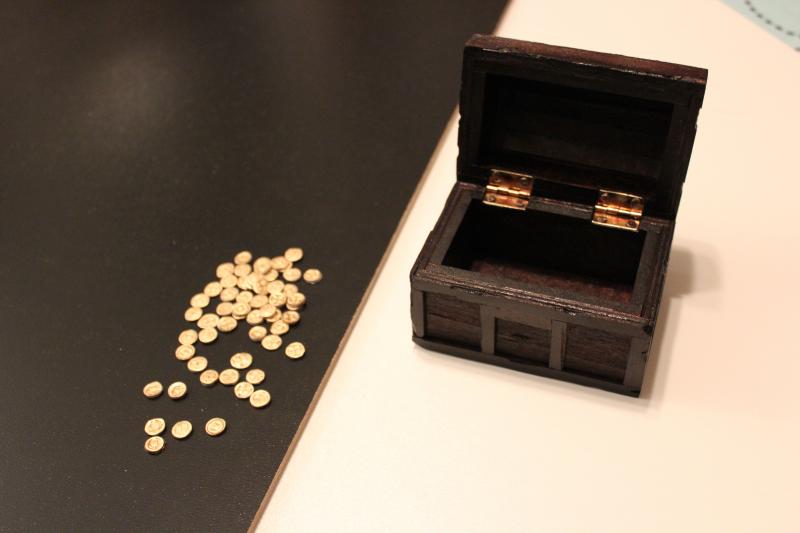

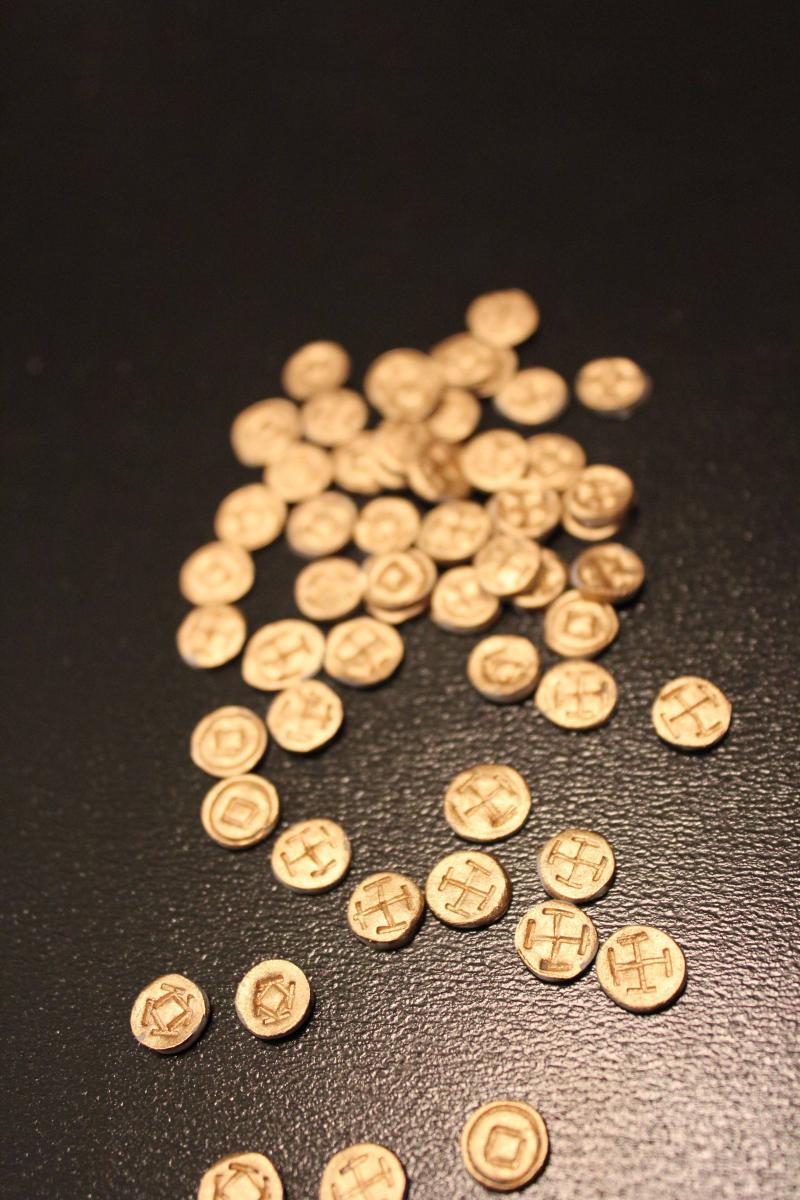

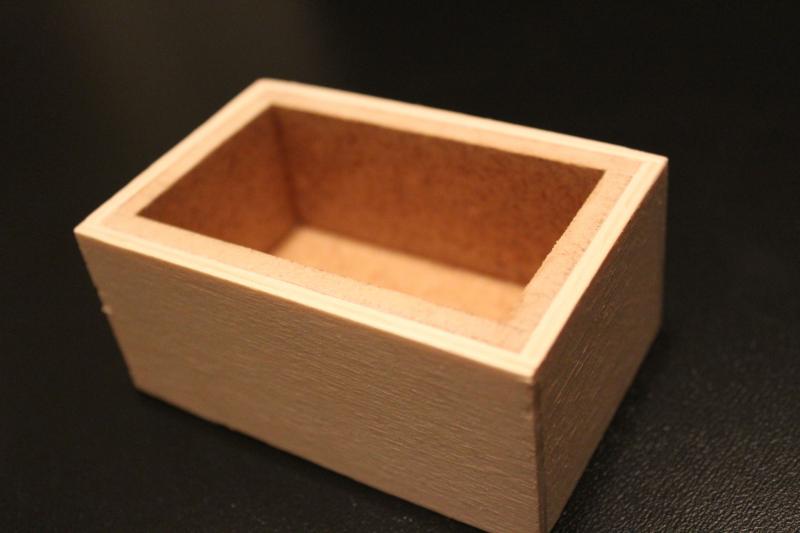

En attendant de faire la rambarde je me suis attaqué au coffre.

Attention il n'est pas fini.


Diorama Jack Sparrow by Skarabee Dpp_0033-43005ac

Diorama Jack Sparrow by Skarabee Dpp_0034-43005b6

Diorama Jack Sparrow by Skarabee Dpp_0035-43005bf

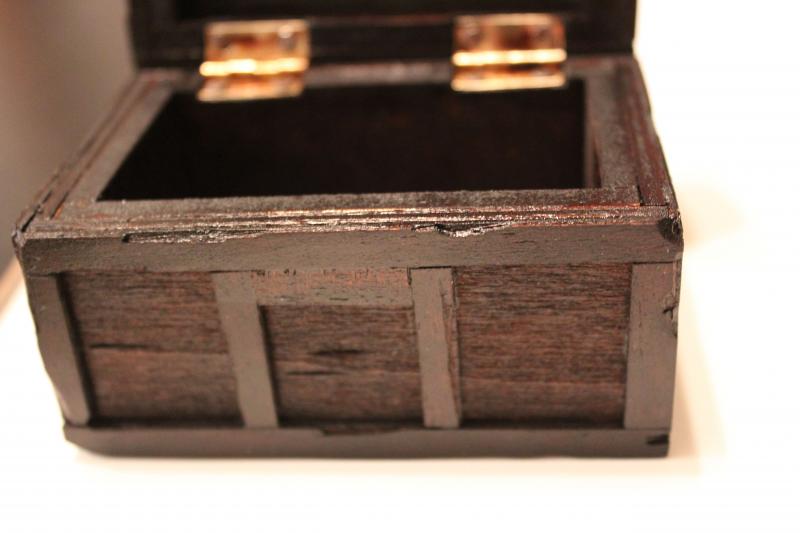

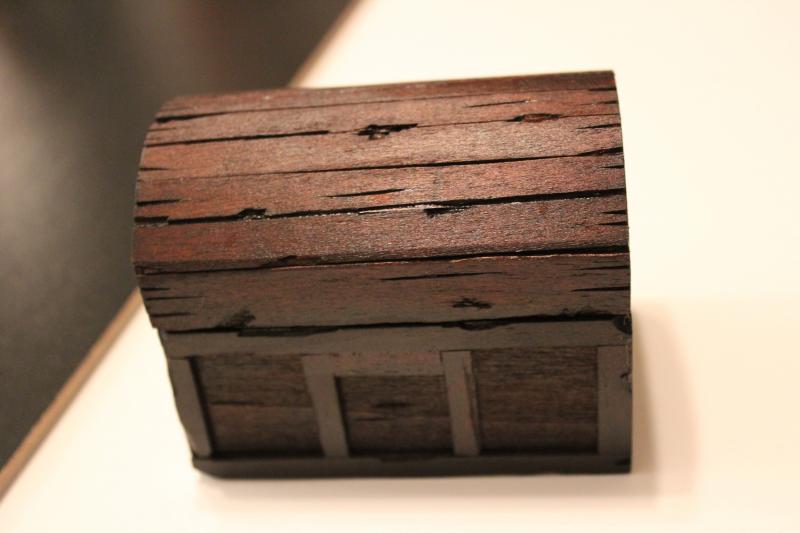

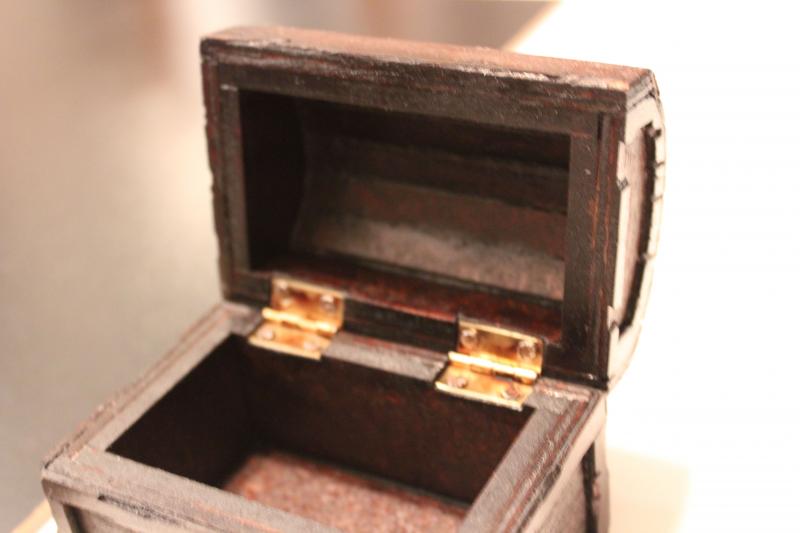

Le coffre n'est pas encore fini, mais cela commence à prendre tournure.

Diorama Jack Sparrow by Skarabee Dpp_0036-43236db

Diorama Jack Sparrow by Skarabee Dpp_0037-43236f4

Diorama Jack Sparrow by Skarabee Dpp_0038-432374b

Diorama Jack Sparrow by Skarabee Dpp_0039-4323756

Diorama Jack Sparrow by Skarabee Dpp_0040-432376a

Diorama Jack Sparrow by Skarabee Dpp_0041-4323772

Diorama Jack Sparrow by Skarabee Dpp_0042-434d085

Diorama Jack Sparrow by Skarabee Dpp_0043-434d087

Diorama Jack Sparrow by Skarabee Dpp_0044-434d08f

Diorama Jack Sparrow by Skarabee Dpp_0045-434d099

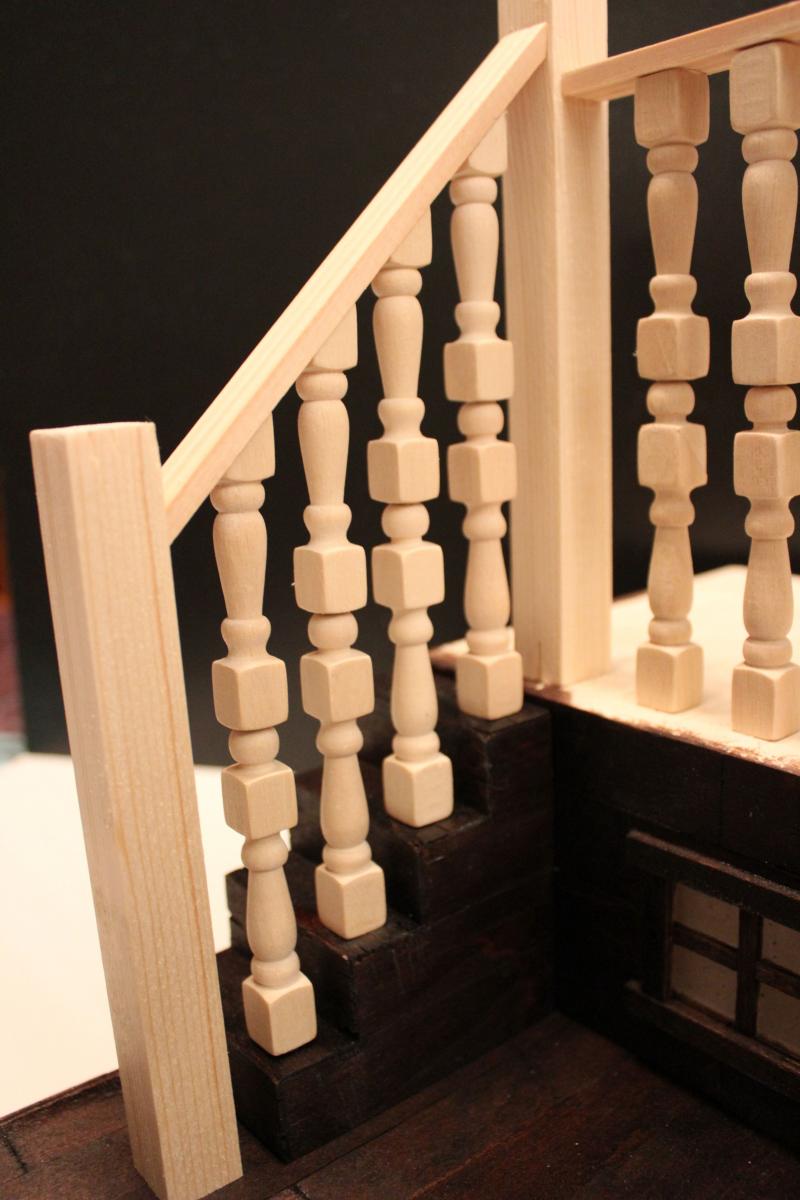

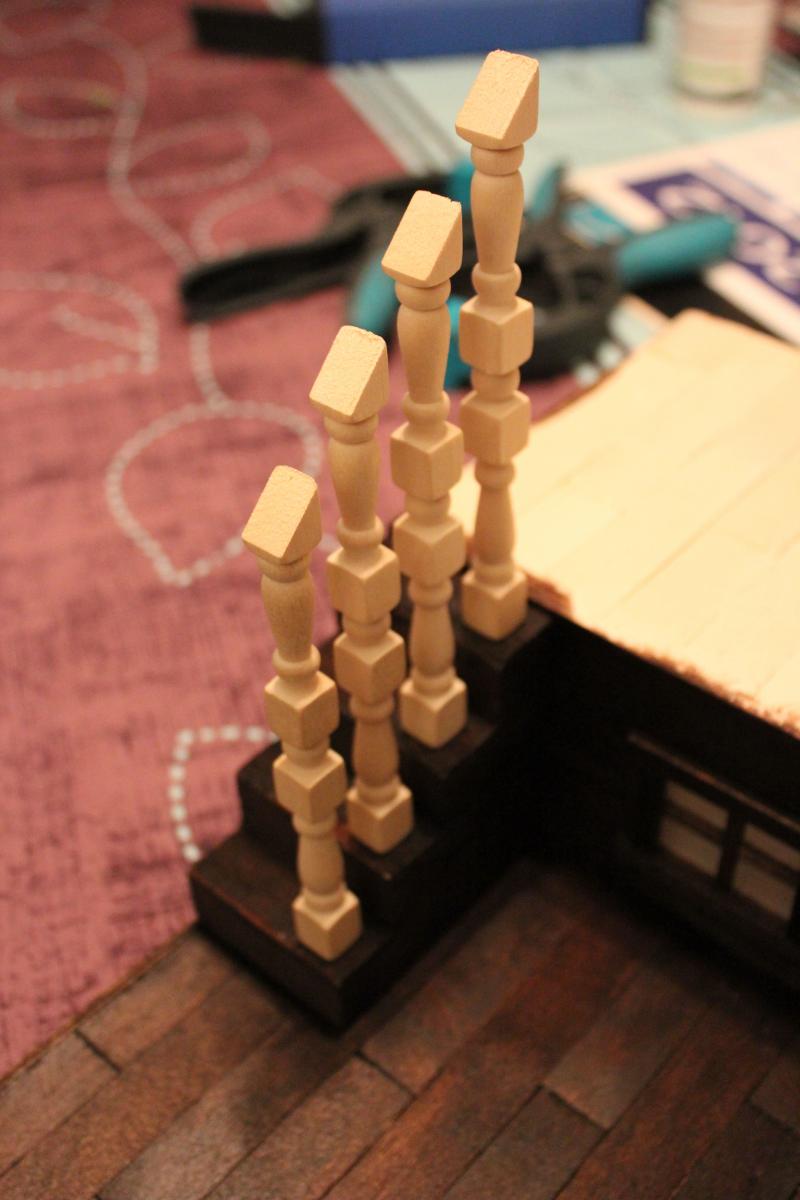

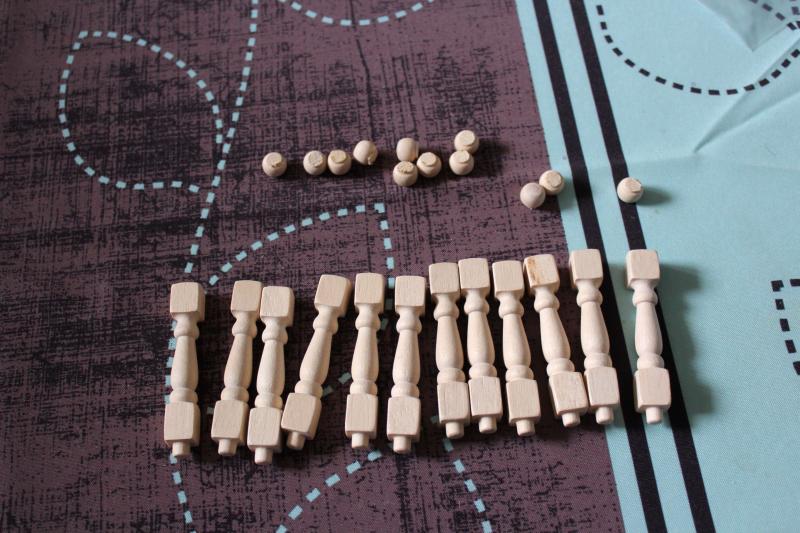

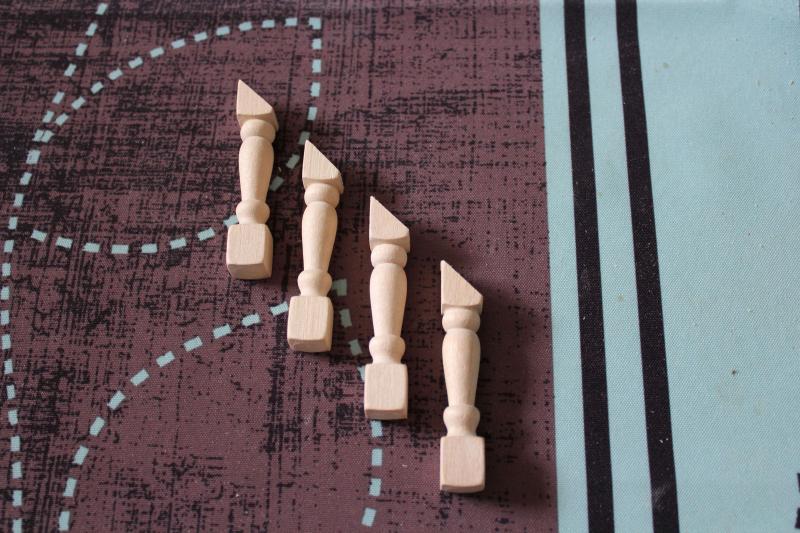

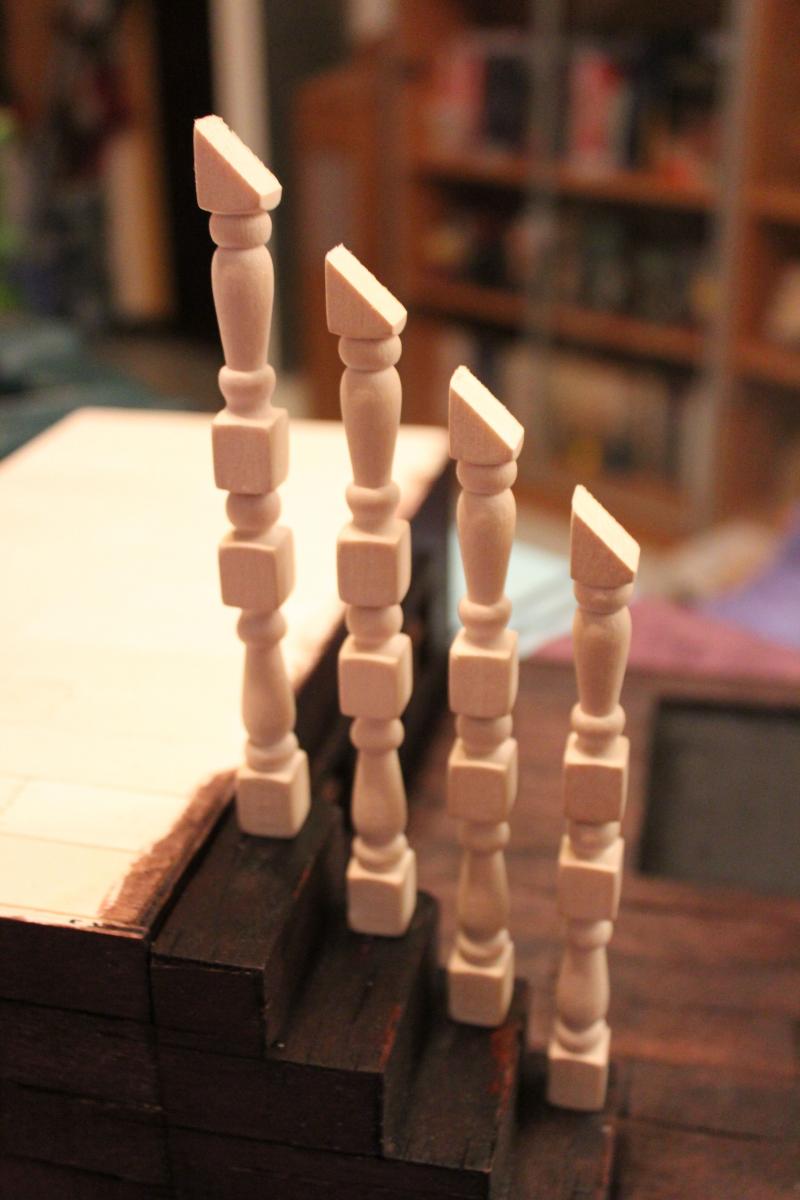

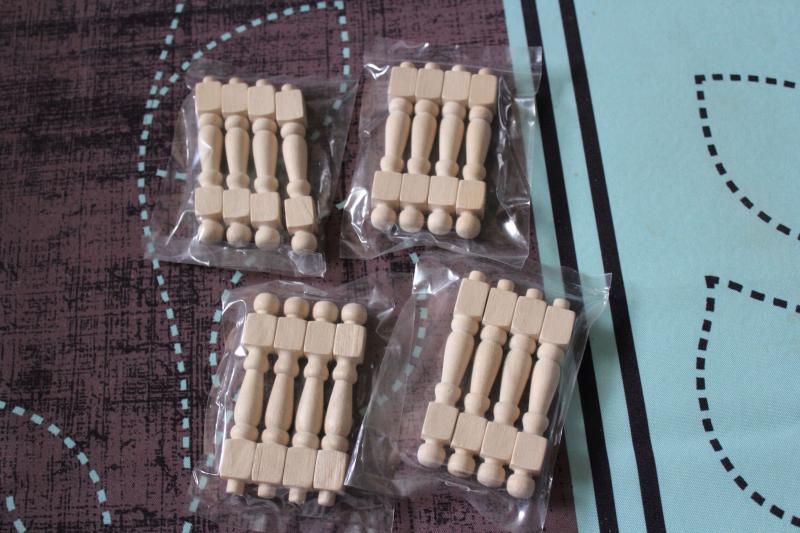

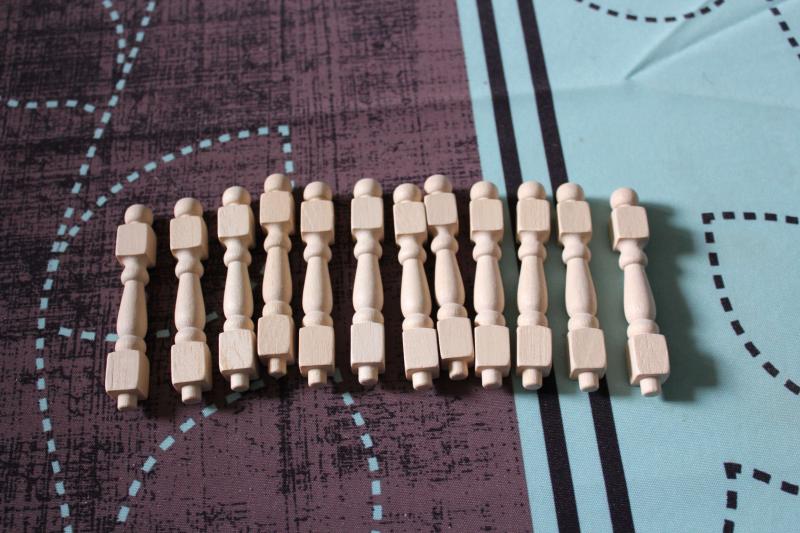

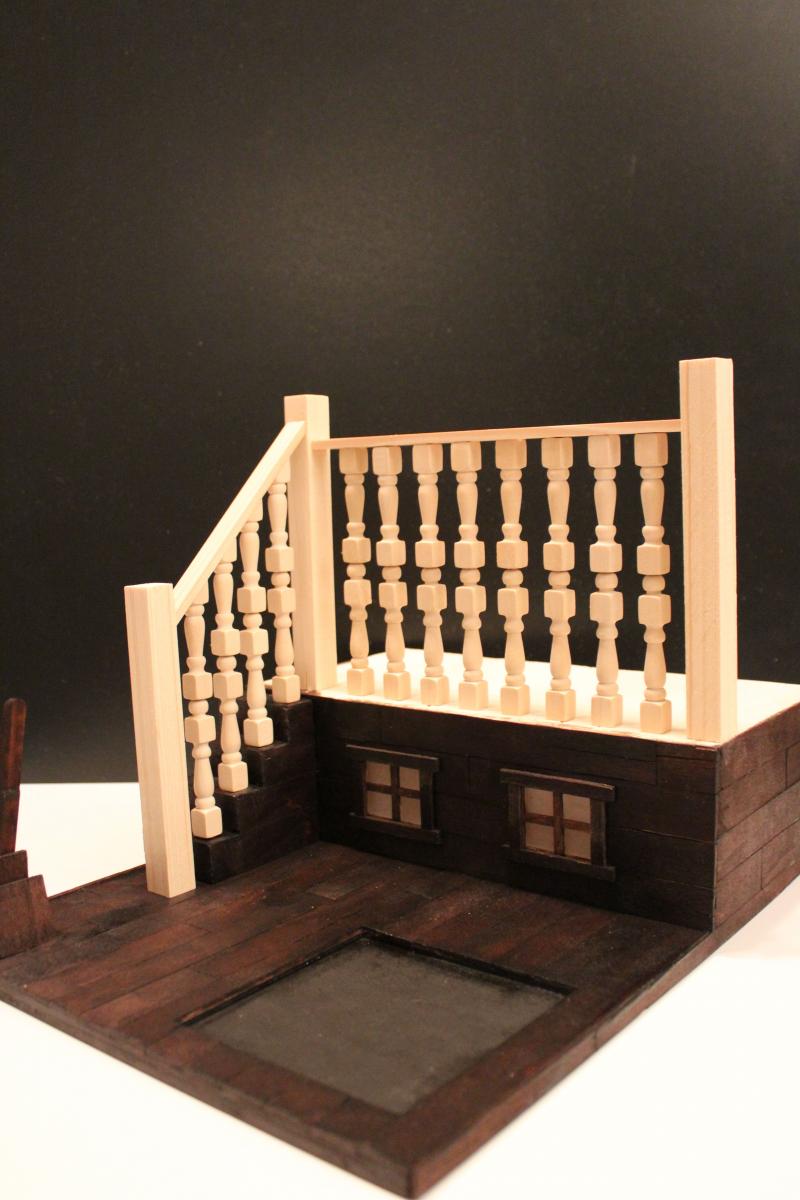

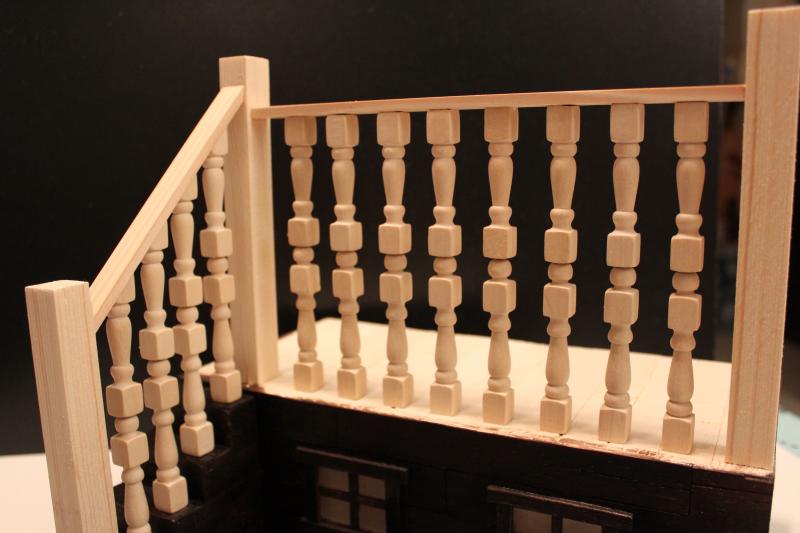

J'ai terminé la balustrade, reste plus qu'à la teintée.

C'est nettement mieux que de simple barreau tout lisse.

Diorama Jack Sparrow by Skarabee Dpp_0046-434ccfb

Diorama Jack Sparrow by Skarabee Dpp_0047-434cd01

Diorama Jack Sparrow by Skarabee Dpp_0048-434cd09

Diorama Jack Sparrow by Skarabee Dpp_0049-434cd11

Diorama Jack Sparrow by Skarabee Dpp_0050-434cd18

Diorama Jack Sparrow by Skarabee Dpp_0051-434cd1f

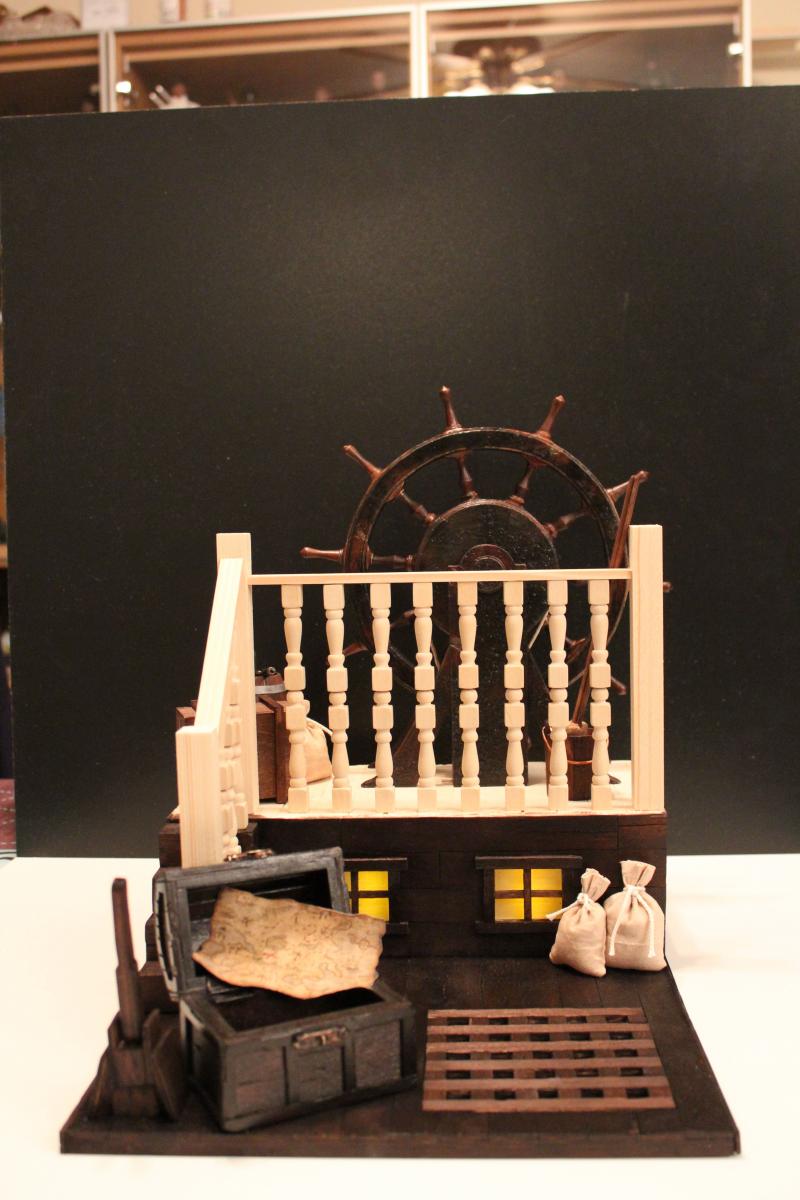

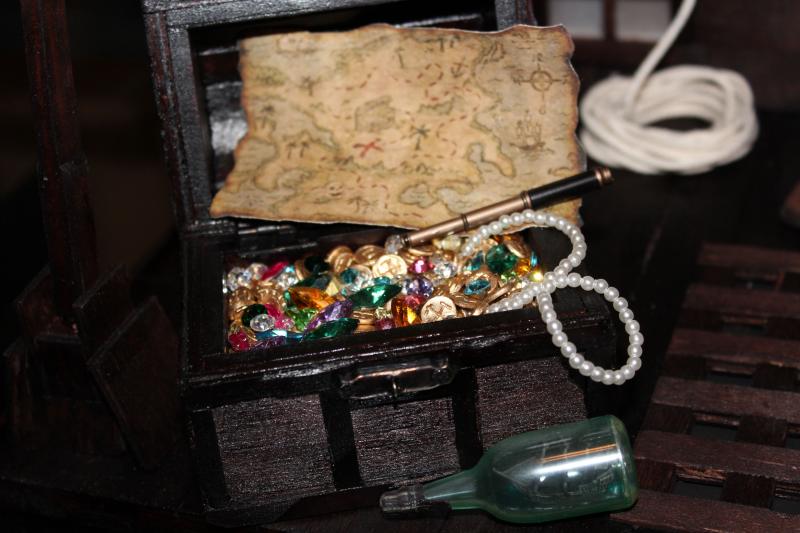

Petit essai de remplissage du coffre, ce n'ai pas définitif, car je n'ai pas encore reçu toutes les pierres précieuses commandées.

Diorama Jack Sparrow by Skarabee Dpp_0052-435a694

Voilà c'est fini, maintenant place aux vidéos.




Death Shadow
Death Shadow

Masculin Nombre de messages : 1804
Age : 47
Localisation : Perdus dans l'espace
Date d'inscription : 12/11/2009

Diorama Jack Sparrow by Skarabee Empty Re: Diorama Jack Sparrow by Skarabee

Mar 21 Jan 2014 - 22:15
Franchement tu t'es débrouillé comme un chef  Diorama Jack Sparrow by Skarabee 846221
C'est très très bien réalisé et ton électronique est vraiment une bonne idée  :super: même si c'est de la m chintock  lol!
L'idée est sympa et le rendu final pas mal du tout  Supercool

Par contre je trouve ta lasure un peux trop foncé et ton dio; par rapport à sa taille un peux trop chargé (trop d'accessoires superflue). C'est une histoire de goût...
Sinon d'autres projet ?
duke fleed
duke fleed

Nombre de messages : 1785
Age : 49
Date d'inscription : 09/04/2007

Diorama Jack Sparrow by Skarabee Empty Re: Diorama Jack Sparrow by Skarabee

Mar 21 Jan 2014 - 22:18
Excellent travail
grinock
grinock

Masculin Nombre de messages : 3591
Age : 53
Localisation : entre Rome et Sparte
Date d'inscription : 19/12/2012

Diorama Jack Sparrow by Skarabee Empty Re: Diorama Jack Sparrow by Skarabee

Mar 21 Jan 2014 - 22:25
Diorama Jack Sparrow by Skarabee 846221  la classe, j'adore ! C'est un diorama très réussi, le prochain ?  santé
avatar
Invité
Invité

Diorama Jack Sparrow by Skarabee Empty Re: Diorama Jack Sparrow by Skarabee

Mar 21 Jan 2014 - 22:38
Merci les amis. santé

En fait Death Shadow, j'ai fait cette teinte pour rester record avec la barre de navire, sinon ce n'est pas la teinte que je préfère pour un bateau.
Cela dit en live la teinte est un peu plus claire que sur la vidéo, donc cela passe encore.

Pour les accessoires je souhaiter avoir un échantillon de ce que l'on trouve dans POTC.

Pas d'autre dio en vu pour l'instant mais sinon j'ai réaliser il y a quelque temps une table basse pour ma Batmobile 89.
avatar
Invité
Invité

Diorama Jack Sparrow by Skarabee Empty Re: Diorama Jack Sparrow by Skarabee

Mar 21 Jan 2014 - 23:14
Ho punaise c'est exactement un projet que j'ai en tête pour la même figurine et que je compte faire réalisé dans les mois à venir en tout cas au plus tard pour 2015.

C'est génial ce que tu as fait  Diorama Jack Sparrow by Skarabee 69244


Je vais pouvoir peaufiner mon idée car j'avais du mal à visualiser. Enfin moi je veux un truc un peu différent puisque l'idée serait de mettre Sparrow au commande.

Donc la partie avant elle n'existerait pas dans l'idée que je me fais.

On verrait la rambarde, une partie de ce qui se trouve en dessous, et une partie de l'escalier (2/3 premières marches en partant du haut)



Ca me donne encore plus envie de faire réaliser le projet en voyant ce que tu as fait, c'est le top  Diorama Jack Sparrow by Skarabee 846221   Diorama Jack Sparrow by Skarabee 69244
BoR
BoR

Masculin Nombre de messages : 9764
Age : 53
Localisation : Val d'Oise
Date d'inscription : 17/01/2010

Diorama Jack Sparrow by Skarabee Empty Re: Diorama Jack Sparrow by Skarabee

Mer 22 Jan 2014 - 0:12
Superbe !
petitout31
petitout31

Masculin Nombre de messages : 4516
Date d'inscription : 21/02/2011

Diorama Jack Sparrow by Skarabee Empty Re: Diorama Jack Sparrow by Skarabee

Mer 22 Jan 2014 - 7:09
je suis toujours admiratif devant la créativitée de gens comme toi, et quelle qualité de travail.

Franchement bravo
avatar
Invité
Invité

Diorama Jack Sparrow by Skarabee Empty Re: Diorama Jack Sparrow by Skarabee

Mer 22 Jan 2014 - 7:29
Félicitations, pour ma part, rien à redire sinon bravo !
Les proportions semblent être respectées, même si ça fait un peu surchargé, je pense comme toi, que dans un diorama, tout ce qui concerne l'univers doit être mis en avant; et pour le light up c'est du grand art  Shocked  Diorama Jack Sparrow by Skarabee 846221  :super:
yan67
yan67

Masculin Nombre de messages : 32213
Age : 46
Localisation : 57
Date d'inscription : 03/03/2009

Diorama Jack Sparrow by Skarabee Empty Re: Diorama Jack Sparrow by Skarabee

Mer 22 Jan 2014 - 13:05
Diorama Jack Sparrow by Skarabee 69244 Diorama Jack Sparrow by Skarabee 69244 Diorama Jack Sparrow by Skarabee 846221 Bravo l'ami du super boulot, franchement très classe  :super: Wink santé
regio
regio

Masculin Nombre de messages : 8993
Age : 49
Localisation : rennes
Date d'inscription : 12/03/2009

Diorama Jack Sparrow by Skarabee Empty Re: Diorama Jack Sparrow by Skarabee

Mer 22 Jan 2014 - 15:07
superbe taf  Diorama Jack Sparrow by Skarabee 846221
SURVYVAN
SURVYVAN

Masculin Nombre de messages : 13791
Age : 42
Localisation : Quelque part sur Terre
Date d'inscription : 05/12/2010

Diorama Jack Sparrow by Skarabee Empty Re: Diorama Jack Sparrow by Skarabee

Mer 22 Jan 2014 - 15:17
 Shocked Du travail d'orfèvre!  Diorama Jack Sparrow by Skarabee 846221
gorack zahm
gorack zahm

Masculin Nombre de messages : 1445
Age : 48
Localisation : 91, somwhere in time
Date d'inscription : 08/08/2012

Diorama Jack Sparrow by Skarabee Empty Re: Diorama Jack Sparrow by Skarabee

Mer 22 Jan 2014 - 15:25
arg, tu m'as devancé!!!... j'envisage l'achat de la PF sparrow, et j'avais dessiné quelques plans pour l'intégrer dans un dio de bateau défoncé...

bien joué, tu as rajouté du light up, auquel j'avais pas pensé, et au final, c'est mortel!!!

bravo!...

question bricolage : le bois utilisé, du balzen? de la cagettes?
je suis en train de sauvegarder toutes les cagettes de fruits et légume pour recréer un bout du blackpearl, alors que j'ai pas encore la PF!... :)
avatar
Invité
Invité

Diorama Jack Sparrow by Skarabee Empty Re: Diorama Jack Sparrow by Skarabee

Mer 22 Jan 2014 - 15:38
Du beau travail  Diorama Jack Sparrow by Skarabee 846221  ,  j'adore , tu nous expliques à chaque fois les étapes que tu as faites , merci pour ton partage  Wink  Supercool
avatar
Invité
Invité

Diorama Jack Sparrow by Skarabee Empty Re: Diorama Jack Sparrow by Skarabee

Mer 22 Jan 2014 - 16:11
Merci beaucoup les amis pour vos commentaires.

Ca faisait un moment que je souhaiter faire un dio pour mettre encore plus en valeur cette superbe réalisation d'Hot Toys et je pense que j'ai réussi mon objectif.

Pour ce diorama j'ai utilisé des planches de médium de différente épaisseur ainsi que des cagettes qui reproduit parfaitement le bois pour cette échelle de 1/6.
avatar
Invité
Invité

Diorama Jack Sparrow by Skarabee Empty Re: Diorama Jack Sparrow by Skarabee

Mer 22 Jan 2014 - 16:25
Purée mon Chris tu t'es déchiré là  Shocked Shocked

Franchement c'est superbe bravo, pour lune des ht les plus réussies en plus  santé
avatar
Invité
Invité

Diorama Jack Sparrow by Skarabee Empty Re: Diorama Jack Sparrow by Skarabee

Mer 22 Jan 2014 - 16:27
Merci mon yoking. santé
jarjardos
jarjardos

Masculin Nombre de messages : 25095
Age : 53
Localisation : Belgium
Date d'inscription : 05/02/2008

Diorama Jack Sparrow by Skarabee Empty Re: Diorama Jack Sparrow by Skarabee

Mer 22 Jan 2014 - 22:06
Un boulot terrible  :super: Bravo, c'est super bien réalisé et bourrée d'idées sympathiques  santé

Allez hop un litron de rhum pour fêter ça Captain Jack Skara  santé lol!
Sarlacc
Sarlacc

Masculin Nombre de messages : 13563
Age : 46
Localisation : Occupé avec une fille...
Date d'inscription : 14/01/2006
http://www.gamekult.com/blog/sarlacc/

Diorama Jack Sparrow by Skarabee Empty Re: Diorama Jack Sparrow by Skarabee

Mer 22 Jan 2014 - 22:24
C'est juste un petit chef d'oeuvre! Bravo poto!
spider68
spider68

Masculin Nombre de messages : 927
Age : 52
Localisation : Marveland
Date d'inscription : 15/12/2010

Diorama Jack Sparrow by Skarabee Empty Re: Diorama Jack Sparrow by Skarabee

Jeu 23 Jan 2014 - 5:52
Magnifique , du super taf  :super:
avatar
Invité
Invité

Diorama Jack Sparrow by Skarabee Empty Re: Diorama Jack Sparrow by Skarabee

Jeu 23 Jan 2014 - 7:41
Merci beaucoup les amis. santé
legollum74
legollum74

Nombre de messages : 18525
Date d'inscription : 31/12/2005

Diorama Jack Sparrow by Skarabee Empty Re: Diorama Jack Sparrow by Skarabee

Jeu 23 Jan 2014 - 8:04
et bien un super taf bien minutieux
bravo c'est super
par contre faut pas que le made in china lâche  Mad
avatar
Invité
Invité

Diorama Jack Sparrow by Skarabee Empty Re: Diorama Jack Sparrow by Skarabee

Jeu 23 Jan 2014 - 8:28
Merci legollum santé , t’inquiètes pas j'ai prévu le coup, tout y est amovible donc interchangeable. loll
legollum74
legollum74

Nombre de messages : 18525
Date d'inscription : 31/12/2005

Diorama Jack Sparrow by Skarabee Empty Re: Diorama Jack Sparrow by Skarabee

Jeu 23 Jan 2014 - 9:47
respect  Diorama Jack Sparrow by Skarabee 508921
Yoann
Yoann

Masculin Nombre de messages : 10202
Age : 48
Localisation : Agen
Date d'inscription : 29/09/2009

Diorama Jack Sparrow by Skarabee Empty Re: Diorama Jack Sparrow by Skarabee

Jeu 23 Jan 2014 - 13:12
super taf , félicitation  Diorama Jack Sparrow by Skarabee 846221
Contenu sponsorisé

Diorama Jack Sparrow by Skarabee Empty Re: Diorama Jack Sparrow by Skarabee

Revenir en haut
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
